Ремонт
42 3A2351J
Ремонт
Общие сведения
• Указанные в тексте справочные номера и буквы в
скобках относятся к сноскам на рисунках и чертежах
деталей.
•Всегда используйте оригинальные детали и
вспомогательные принадлежности Graco, которые
можно приобрести у дистрибьютора компании
Graco. Если вы пользуетесь собственными
приспособлениями, убедитесь в том, что они имеют
нужные размеры, выдерживают рабочее давление
системы и изготовлены из материалов,
совместимых с системой.

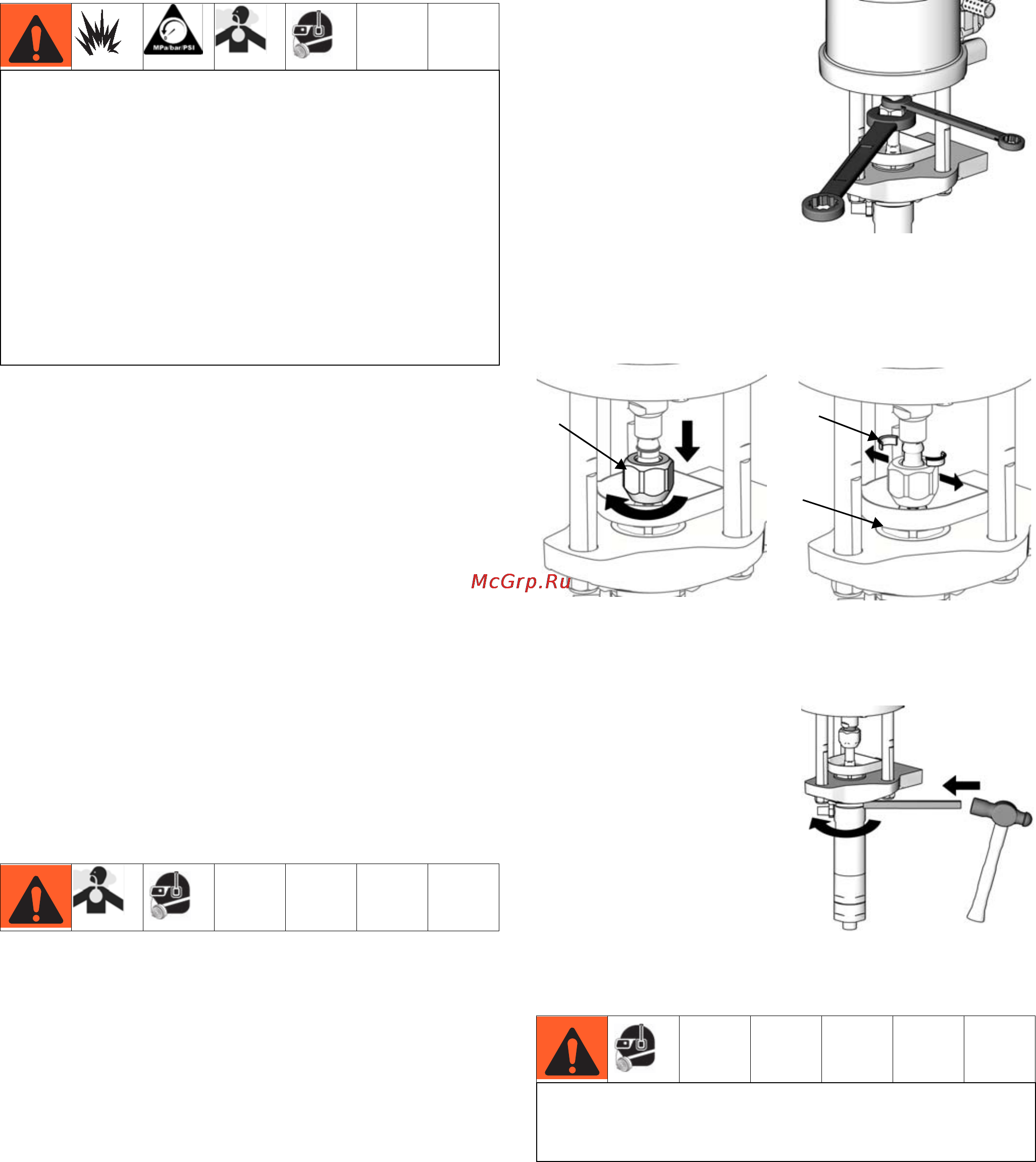

Отсоединение поршневого
насоса
Сведения о техническом обслуживании и деталях
поршневого насоса см. в руководстве 3A2313.
1. Выполните промывку насоса, см. стр. 30.
2. Остановите насос в середине хода поршня.
3. Снимите давление, см. стр. 24.
4. Отсоедините шланги подачи воздуха и шланги
подачи жидкости.
5. Зафиксируйте срезы
поршневого штока
пневматического
двигателя. с помощью
гаечного ключа.
Ослабьте накидную
гайку с помощью
другого гаечного
ключа.
6. Опустите накидную
гайку (A) так, чтобы снять соединительные хомуты (B).
Затем снимите накидную гайку (A). Для облегчения
процедуры снятия двух хомутов (B) следует
использовать магнит.
7. Потяните вверх резервуар для жидкости TSL (C),
чтобы снять его.
8. Ослабьте контргайку с
помощью молотка и
латунного штока.
Отвинтите контргайку,
насколько это
возможно.
9. Оберните руки
тряпкой. Открутите
руками поршневой
насос и поместите его
на рабочий стол.
10. Сведения о техническом обслуживании и деталях
насоса см. в руководстве по эксплуатации
поршневого насоса 3A2313.
• В целях снижения риска возгорания или взрыва
следует выполнять ремонт в безопасных условиях.
Перед началом ремонта переместите систему в
безопасное место.
• Перед проверкой ил обслуживанием
оборудования выполните процедуру, описанную
вразделе Процедура снятия давления и
выключения оборудования на стр. 24.
• Чтобы предотвратить контакт с жидкостями,
промойте систему, прежде чем отсоединять любой
из ее компонентов, содержащий катализатор или
смолу.
Резьбовые соединения очень острые. Для защиты рук
при отвинчивании, привинчивании и переносе насоса
необходимо использовать тряпки.
ti12815a
ti12812a
ti12813a
A
C
B
ti12816a
