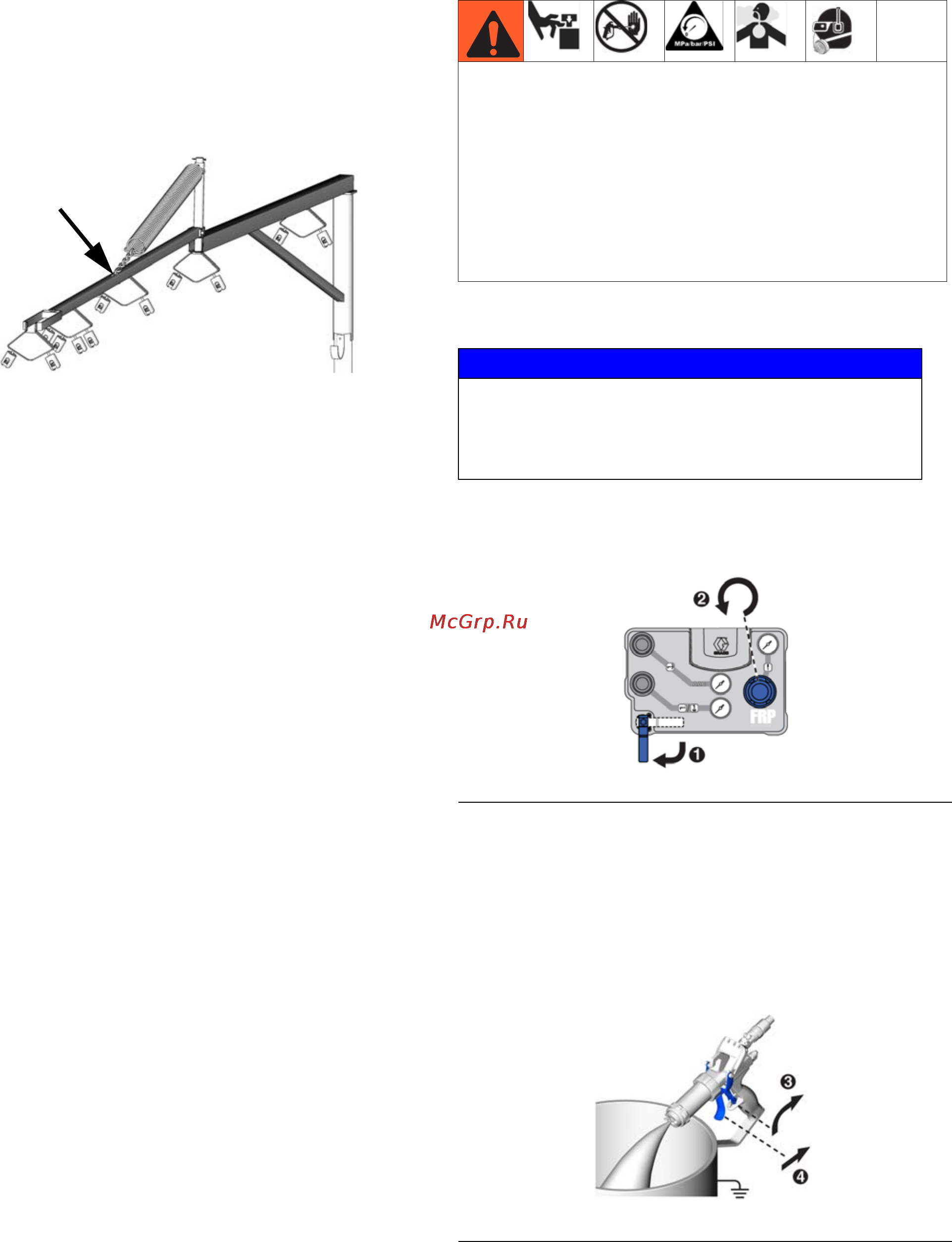

Эксплуатация
24 3A2351J
Эксплуатация
Блокиратор пускового курка
При прекращении распыления всегда включайте
блокиратор пускового курка, чтобы предотвратить
случайное включение пистолета рукой, а также в
случае падения или удара.
Эксплуатация стрелы
Высота стрелы регулируется путем присоединения
различных звеньев цепи к плечу стрелы.
Процедура снятия давления и
выключения оборудования
1. Закройте шаровой клапан главного воздухопровода.
2. Поверните регулятор давления подачи главного
воздухопровода до упора против часовой стрелки.
3. Выключите блокиратор пускового курка пистолета.
См.Р
ИС. 11.
4. Прижмите пистолет к краю находящейся под ним
заземленной емкости и нажмите на пусковой курок
для снятия давления в трубопроводах подачи
жидкости.
ti18532b
Оборудование будет оставаться под давлением до
тех пор, пока давление не будет снято вручную. Во
избежание получения серьезной травмы, вызванной
жидкостью под давлением (например, в результате
прокола кожи, разбрызгивания жидкости и контакта
сдвижущимися деталями), выполняйте процедуру
снятия давления после каждого завершения
распыления и перед очисткой, проверкой либо
обслуживанием оборудования.
УВЕДОМЛЕНИЕ
Остановите насос в нижней точке хода поршня,
чтобы избежать засыхания жидкости на
выступающей части сдвижного штока и
повреждения П-образных щелевых уплотнений.
Р
ИС. 10
Р
ИС. 11
