Настройка
3A2351J 19

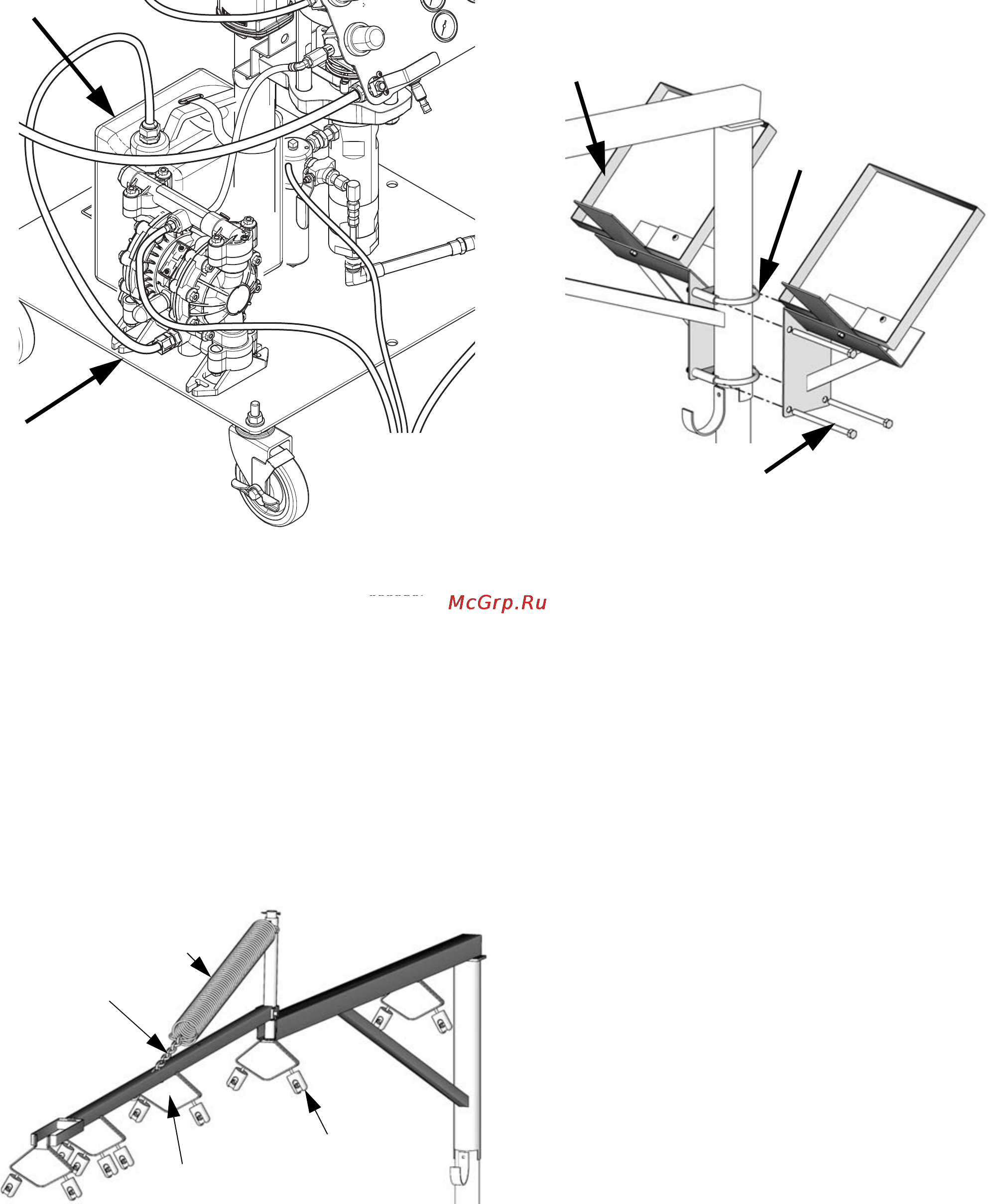

3. Установите мембранный насос или нагнетательный
бак для подачи растворителя (если они используются).
a. Установите мембранный насос или
нагнетательный бак в монтажные отверстия
основания тележки с помощью деталей,
входящих в комплект поставки.
b. Установите резервуар для подачи растворителя
на основание тележки с помощью деталей,
входящих в комплект поставки.
4. Установите комплект модернизации модуля DataTrak
(если он используется). Подробные инструкции
содержатся в руководстве по эксплуатации модуля
DataTrak, указанном на странице 3.
5. Соберите стрелу, как показано ниже. Затем установите
ее на опору системы если она используется).
6. Установите кронштейн коробки подачи
стекловолокна на опору с помощью деталей,
входящих в комплект поставки. Установите верхний
зажимный болт (если он используется) над нижним
плечом стрелы, как показано ниже. При наличии
второй коробки подачи стекловолокна прикрепите
крепежную плиту второй коробки подачи
стекловолокна к крепежной плите первой коробки
подачи стекловолокна с помощью длинных винтов
с шестигранной головкой.
На иллюстрации
представлен
мембранный насос
подачи растворителя
ti18455c
ti18532b
Пружина
Цепь
Отклоняющие пластины
Направляющие подачи
стекловолокна
ti18525b
