Установка
Опасные зоны
Не заменяйте и не видоизменяйте компоненты
системы, так как это может понизить уровень
искробезопасности.Перед установкой, техническим
обслуживанием или эксплуатацией читайте
соответствующие руководства.Не устанавливайте
в опасной зоне оборудование, разрешенное
для установки только в безопасной зоне.Класс
искробезопасности используемой модели см. на ее
идентификационной наклейке.
Искробезопасное оборудование не следует
использовать с источником питания без
защитного барьера.Не перемещайте устройства с
неискробезопасной установкой в зону, требующую
искробезопасной установки.Искробезопасное
оборудование, которое использовалось с
искронебезопасным источником питания, запрещено
возвращать в опасную зону.Для искробезопасного
оборудования всегда используйте искробезопасный
источник питания.
• Установку следует проводить в соответствии со
стандартом ANSI/ISA RP12.06.01, "Установка
искробезопасных систем на опасных
(классифицированных) участках", и в соответствии с
нормами National Electrical Code® (Национальные
электротехнические нормы и правила) (ANSI/NFPA
70).
• Установка в Канаде должна соответствовать
Электротехническим нормам и правилам Канады,
CSA C22.1, часть 1, приложение F.
• Для соответствия стандарту ATEX при установке
руководствуйтесь стандартом EN 60079-14 и
действующими местными и национальными
стандартами.
• Множественное заземление компонентов разрешено
только в том случае, если обеспечена высокая
эквипотенциальность между точками соединения.
• Не снимайте крышки, пока не будет отключено
питание.

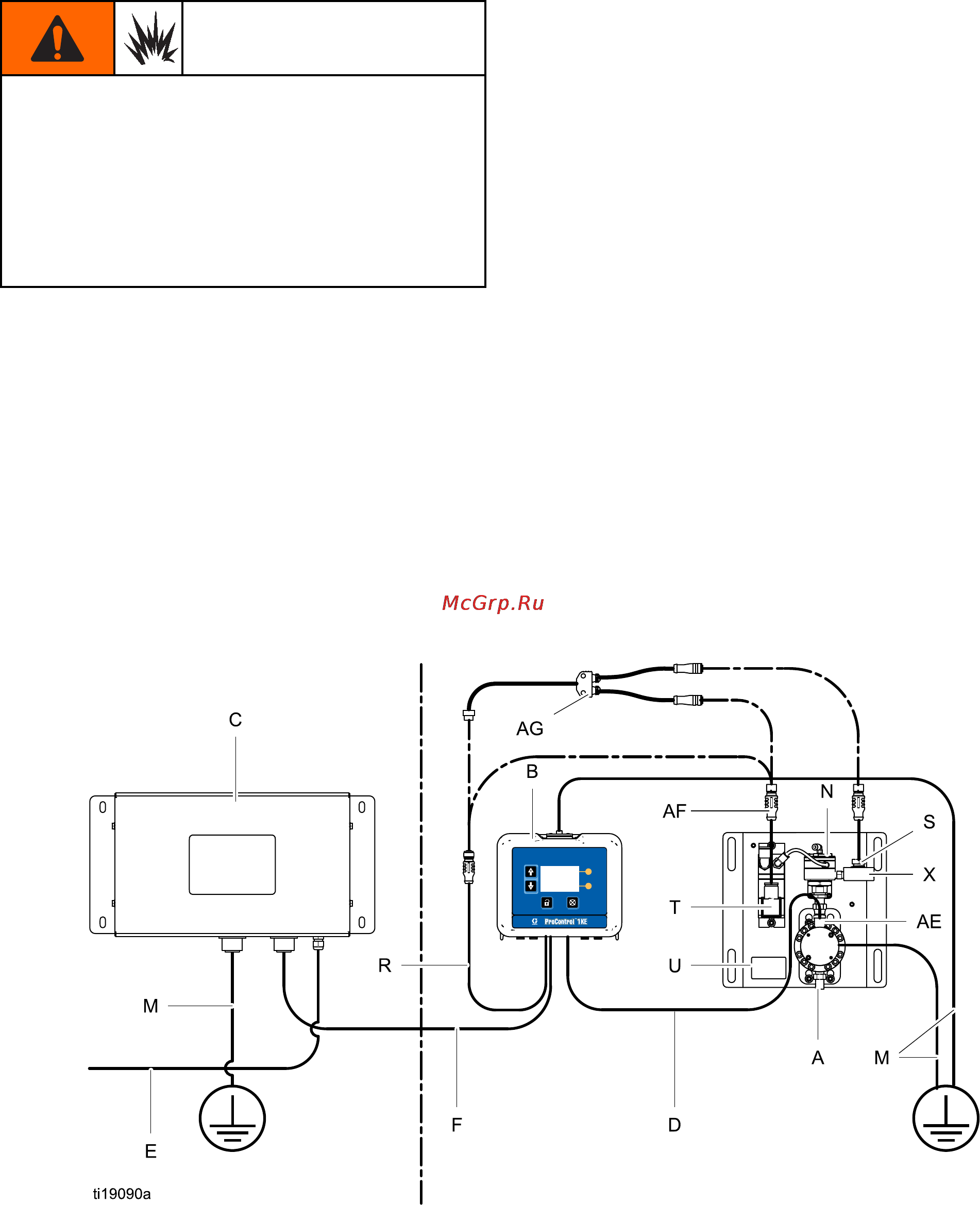

• Осуществите установку в соответствии со схемой
управления № 16M169.См. приложение A в
руководстве 332013.
Безопасная зона
Опасная зона
10 332937E
