Модуль дисплея

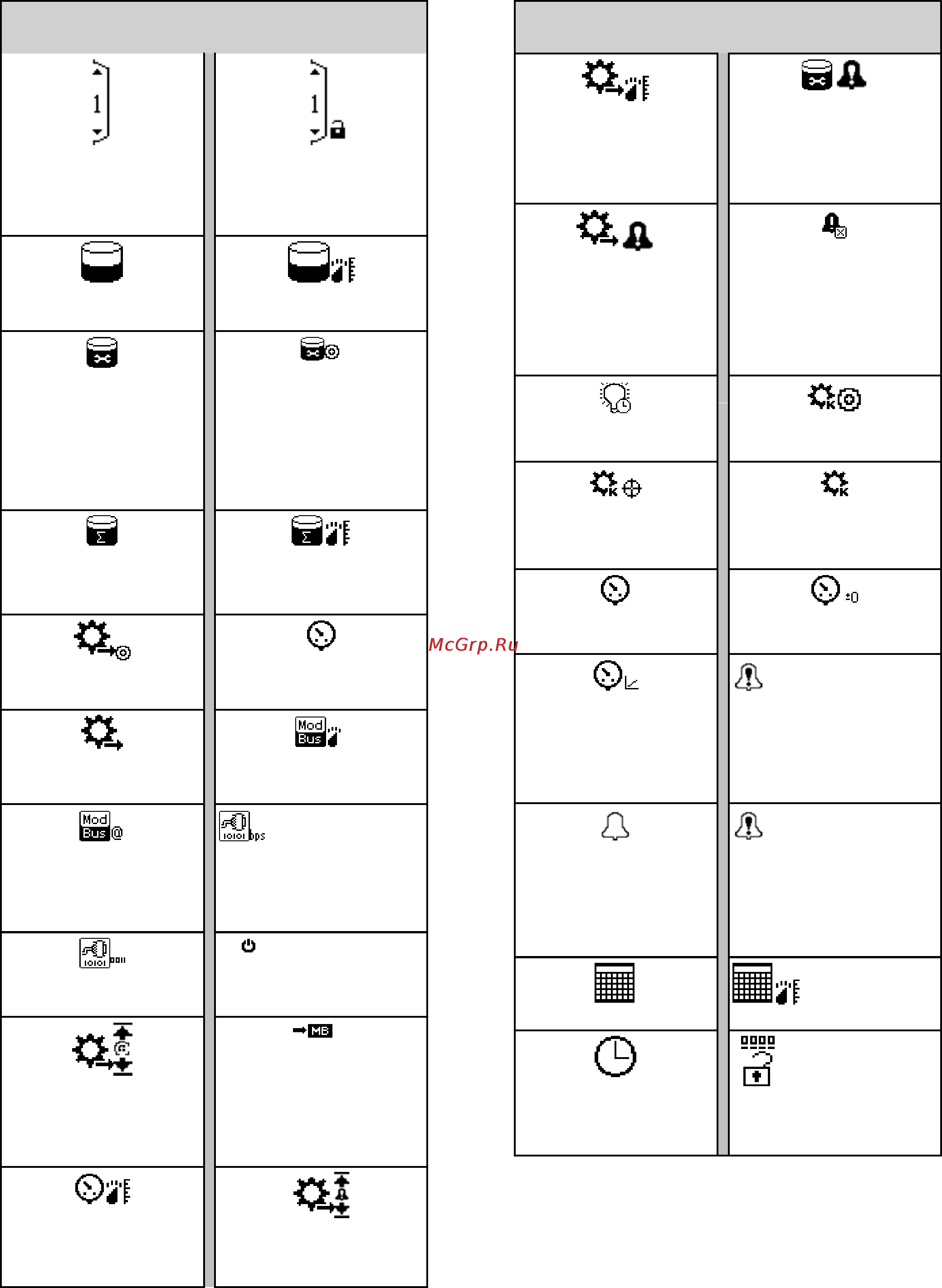

Значки экрана
Номер экрана.Стрелки
указывают на то, что
для просмотра доступны
дополнительные экраны.
Значок блокировки
указывает на то, что
устройство работает в
режиме настройки.
Счетчик совокупного
объема партии
Единицы измерения
для партии
Суммирующий
счетчик технического
обслуживания
Целевое значение
для технического
обслуживания
Счетчик совокупного
объема подачи жидкости
Установка единиц
измерения совокупного
объема подачи жидкости
Целевое процентное
значение скорости потока
Давление жидкости
Скорость потока
жидкости
Установка режима Modbus
Установка адреса
Modbus
Установка скорости
передачи данных в бода
х
для последовательно
го
порта
Установка четности для
последовательного порта
Функция Modbus
выключена
Установ
ка верхнего и
нижнег
о предела для
проце
нтного значения
скор
ости потока жидкости
ProControl 1KE является
ведомым устройством
Modbus
Установка единиц
измерения давления
Установка максимальной и
минимальной скорости
потока
Значки экрана
Установка единиц
измерения скорости
потока
Включение сигналов
тревоги для
суммирующего
счетчика технического
обслуживания
Включение сигналов
тревоги для скорости
потока
Включение
автоматического
сброса (для сброса
сигналов тревоги
на вспомогательных
принадлежностях)
Установка таймера
подсветки
Объем, измеренный
расходомером
Фактический
распределенный объем
материала
Коэффициент K
Выбор датчика давления Установка нулевого
смещения
Отображение
или регулировка
коэффициента
преобразования в
датчике давления
F3
Сигнал тревоги о высокой
скорости потока
MF
Сигнал тревоги
о необходимости
технического
обслуживания
F2
Сигнал тревоги о низкой
скорости потока
Выбор правильной даты Выбор формата даты
Установка п
равильного
времени
Ввод установленного
пользователем
пароля
332937E 23
