Graco ProControl 1KE 24N672 [52/54] 332937e
![Graco ProControl 1KE 24N672 [52/54] 332937e](/views2/1193390/page52/bg34.png)
Приложение В. Расширенный веб-интерфейс

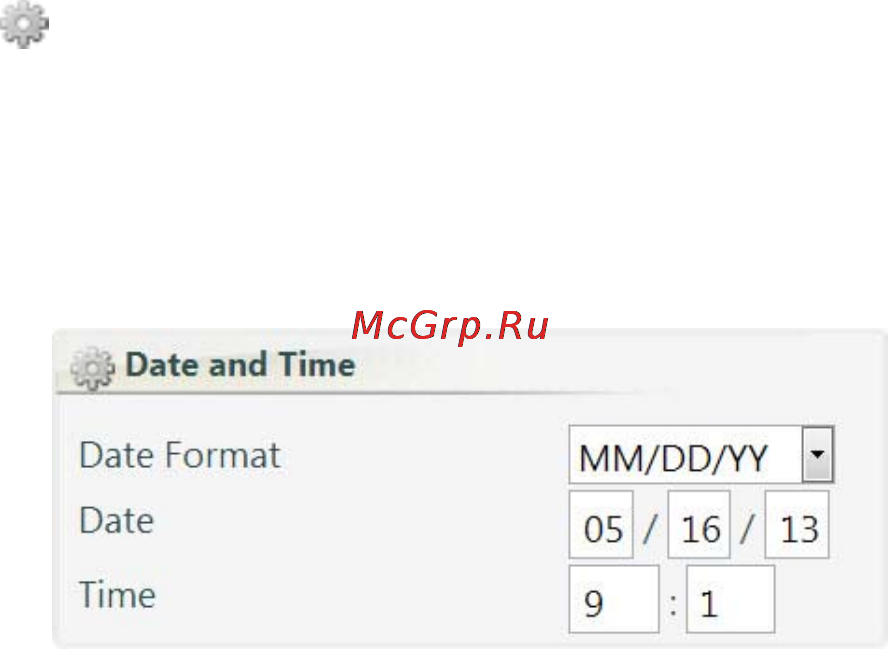

Date and Time (Дата и время)
В этом разделе экрана можно просмотреть или
отрегулировать формат даты, дату и время.Для выбора
нового формата (в случае необходимости) используйте
раскрывающееся меню.Для изменения даты и времени
введитеправильноезначениевсоответствующееполе.
52 332937E
