Эксплуатация
Замена аккумулятора
Заменяйте аккумулятор только в том случае, если
часы останавливают работу после отсоединения
питания, или в случае сбоя питания.
При замене аккумулятора возможно образование
искры.Заменяйте аккумулятор только в безопасной
зоне вдали от воспламеняемых жидкостей и паров.
УВЕДОМЛЕНИЕ
Во избежание повреждения схемной платы
наденьте на запястье руки заземляющий
браслет (арт. № 112190) и должным образом
соедините его с заземлением.
1. Отключите питание.
2. Удалите модуль из кронштейна.
3. Прикрепите заземляющий браслет.

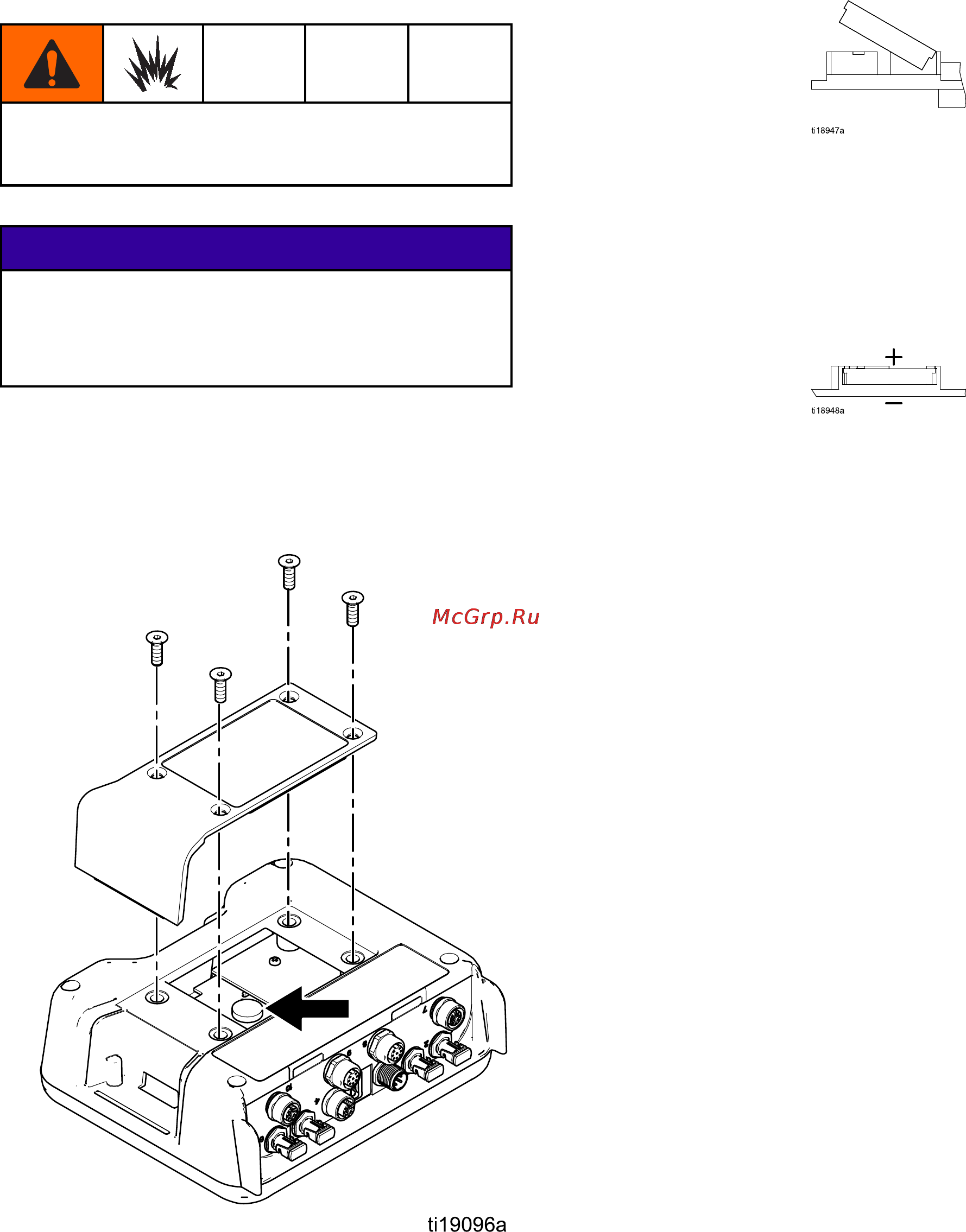

4. Извлеките 4 винта, затем снимите крышку доступа.
5. Извлеките старый аккумулятор с помощью отвертки
сплоскимшлицем.
ПРИМЕЧАНИЕ.Утилизируйте аккумулятор в
утвержденном контейнере в соответствии со всеми
применимыми местными нормами.
6. Замените аккумулятор на новый.Убедитесь в том,
что аккумулятор поместился под соединительными
контактами, прежде чем защелкивать другой конец
для установки аккумулятора на месте.
ПРИМЕЧАНИЕ. Для замены используйте только
аккумуляторы Panasonic CR2032.
7. Установите на место крышку доступа и винты.
8. Защелкните модуль в кронштейне.
20 332937E
