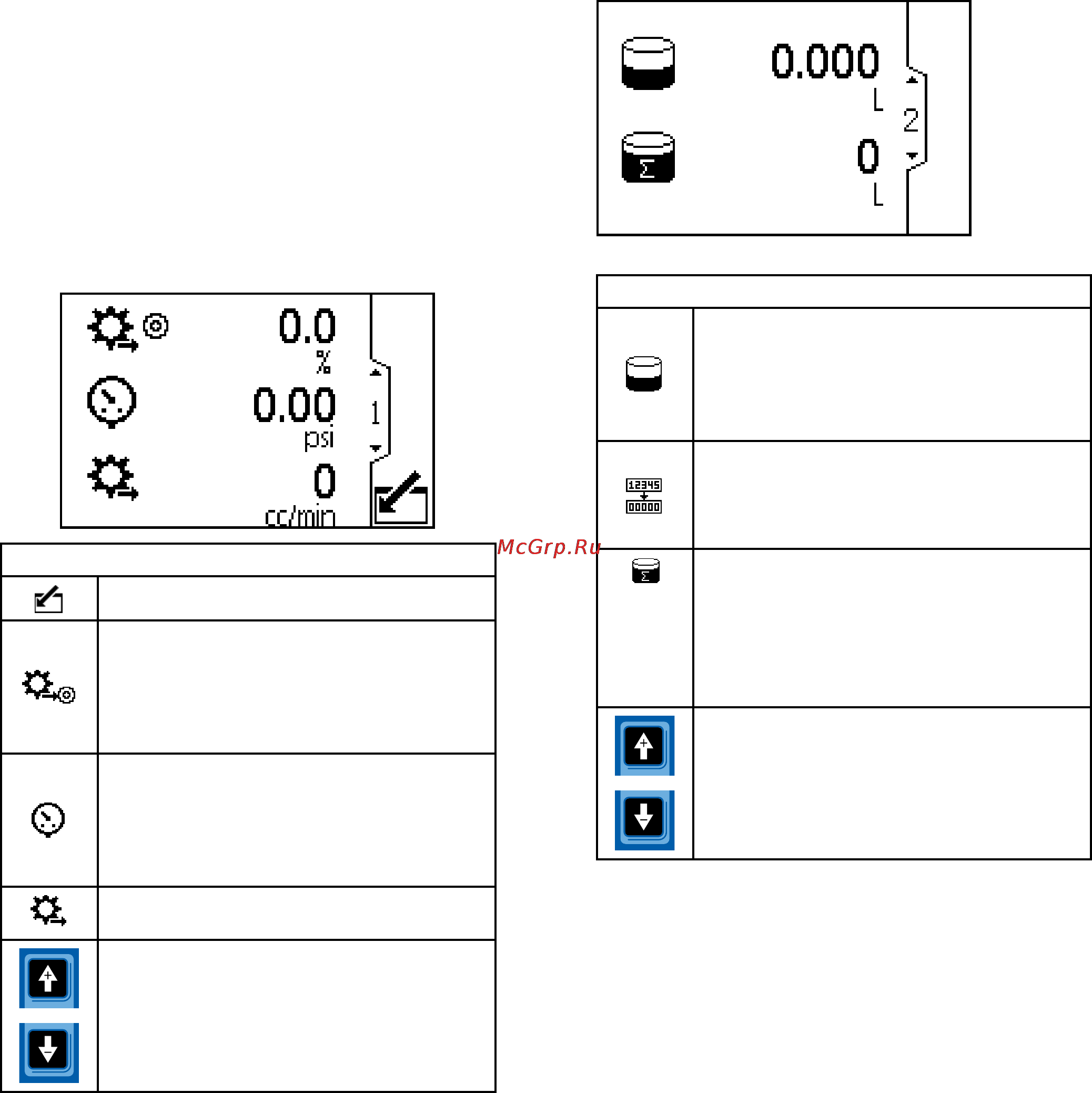

Экраны режима работы
Экраны режима работы
В режиме работы устройство ProControl 1KE
отображает целевое процентное значение
скорости потока, фактическое давление
жидкости и текущую скорость потока на экране
1. Экран 2 отображает совокупный объем
партии и совокупный объем подачи жидкости
для подключенного расходомера.Экраны 3–6
отображают журнал с последними 20 сигналами
тревоги.
Run Screen 1 (Экран работы 1)
Этот экран используется для просмотра или сброса
целевого процентного значения скорости потока и для
просмотра фактического давления жидкости и текущей
скорости потока.Единицы измерения устанавливаются
на Setup Screen 1 (Экран настройки 1) и Setup Screen 2
(Экран настройки 2).
Обозначения
Вход в экран.
Целевое процентное значение
скорости потока – настраивается
оператором в пределах границ,
определенных на Setup Screen 2
(Экран настройки 2).
Отображает текущее давление
жидкости, если в системе установлен
и настроен датчик давления.В
противном случае в этом поле
отображаются 3 прочерка.
Отображает текущую скорость потока.
Перемещение ме
жду экранами
режима работы
.
Run Screen 2 (Экран работы 2)
Этот экран используется для просмотра или
сброса совокупного объема партии и для
просмотра совокупного объема подачи жидкости в
системе.Совокупный объем подачи жидкости нельзя
сбросить.
Обозначения
Batch Totalizer (Счетчик совокупного
объема партии) – отображает
количество жидкости, измеренное с
момента последнего обнуления этого
поля.
Reset Batch Totalizer (Сброс счетчика
совокупного объема партии) –
сбрасывает счетчик совокупного
объема партии на ноль.
Grand Totalizer (Счетчик совокупного
объема подачи жидкости) –
отображает совокупный объем
жидкости, прошедший через
систему.Это значение нельзя
сбросить.
Перемещение между экранами
режима работы.
24
332937E
