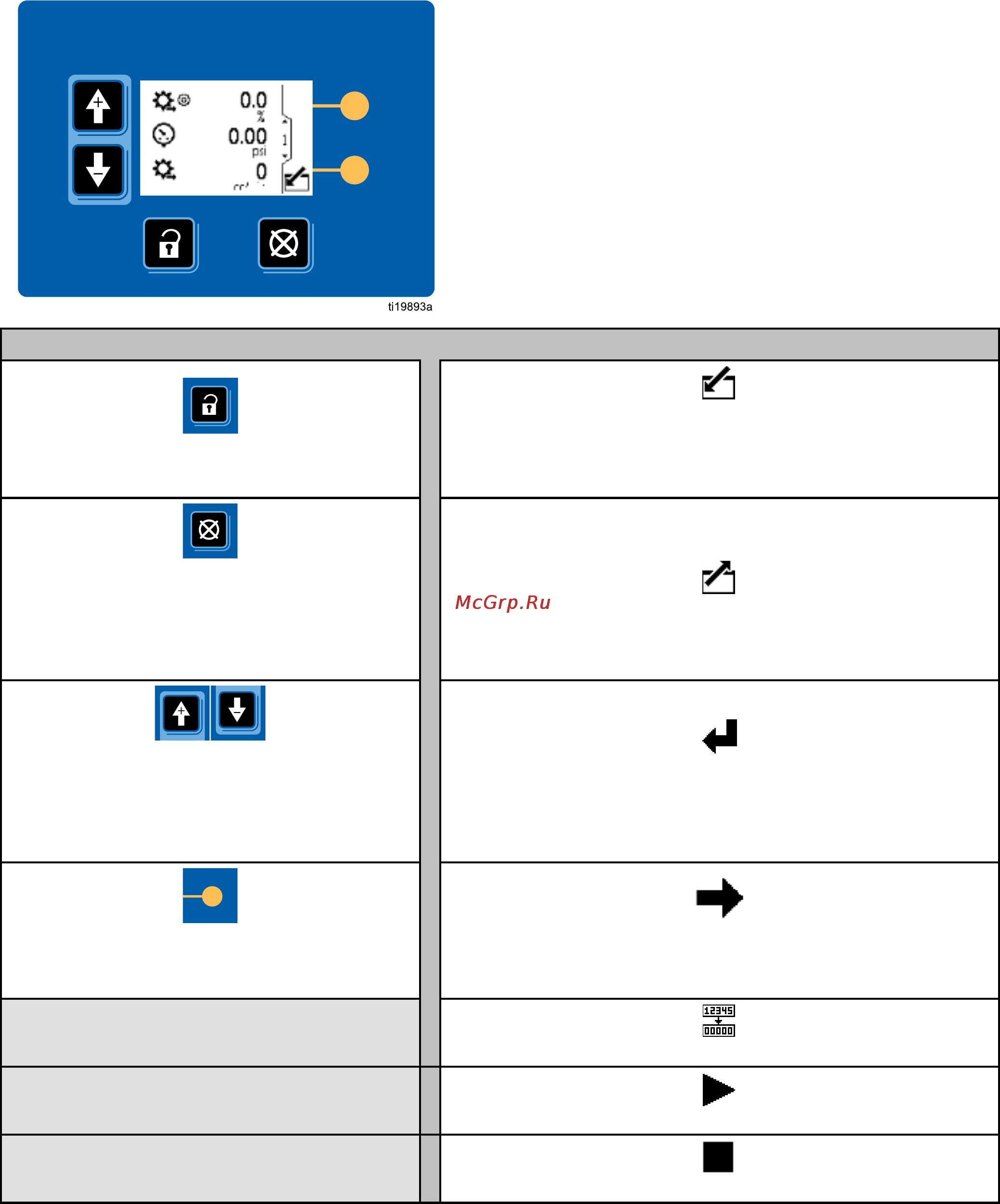

Модуль дисплея
Значки
По мере перехода по экранам ProControl 1KE вы заметите, что большая часть информации сообщается с использованием
значков, а не слов. Это упрощает понимание информации в разных странах.Детальные описания экранов в разделах
Экраны режима работы, page 24 и Экраны настройки, page 26 дадут общее представление о назначении каждого
значка.Также на этой и на следующей страницах представлены справочные таблицы значков.Сенсорные кнопки
представляют собой мембранные кнопки, назначение которых связано с содержимым экрана, расположенным слева от
кнопки.
Мембранные кнопки
Сенсорные кнопки
Нажмите для переключения между
режимами работы и настройки.
Вход в экран.
Выделение данных, которые можно
редактировать.Также изменяет назначения кнопок со
стрелками вверх/вниз таким образом, чтобы они выполняли
переход между полями данных, а не между экранами.
Сброс ошибки.
Используется для сброса
сигнала тревоги после устранения причины
его возникновения.Также используется
для отмены введенных данных и
возврата к исходным данным.
Выход из экрана.
Выход из режима редактирования данных.
Кнопки со стрелками вверх и вниз.
Используются для перемещения между
экранами или полями на экране либо для
увеличения или уменьшения числовых
значений в настраиваемом поле на единицу.
Ввод.
Нажимайте, чтобы
активировать поле для
редактирования или чт
обы принять выделенный
пункт в раскрывающем
ся меню.
Сенсорные кнопки.
Использование
различается в зависимости от
экрана.См. столбец справа.
Вправо.
Перемещение вправо при редактировании
числовых полей.Повторное нажатие позволяет принять
введенный вариант, когда всецифрыбудутправильными.
Сброс.
Сброс суммирующего счетчика до нуля.
Пуск
Остановка
22
332937E
