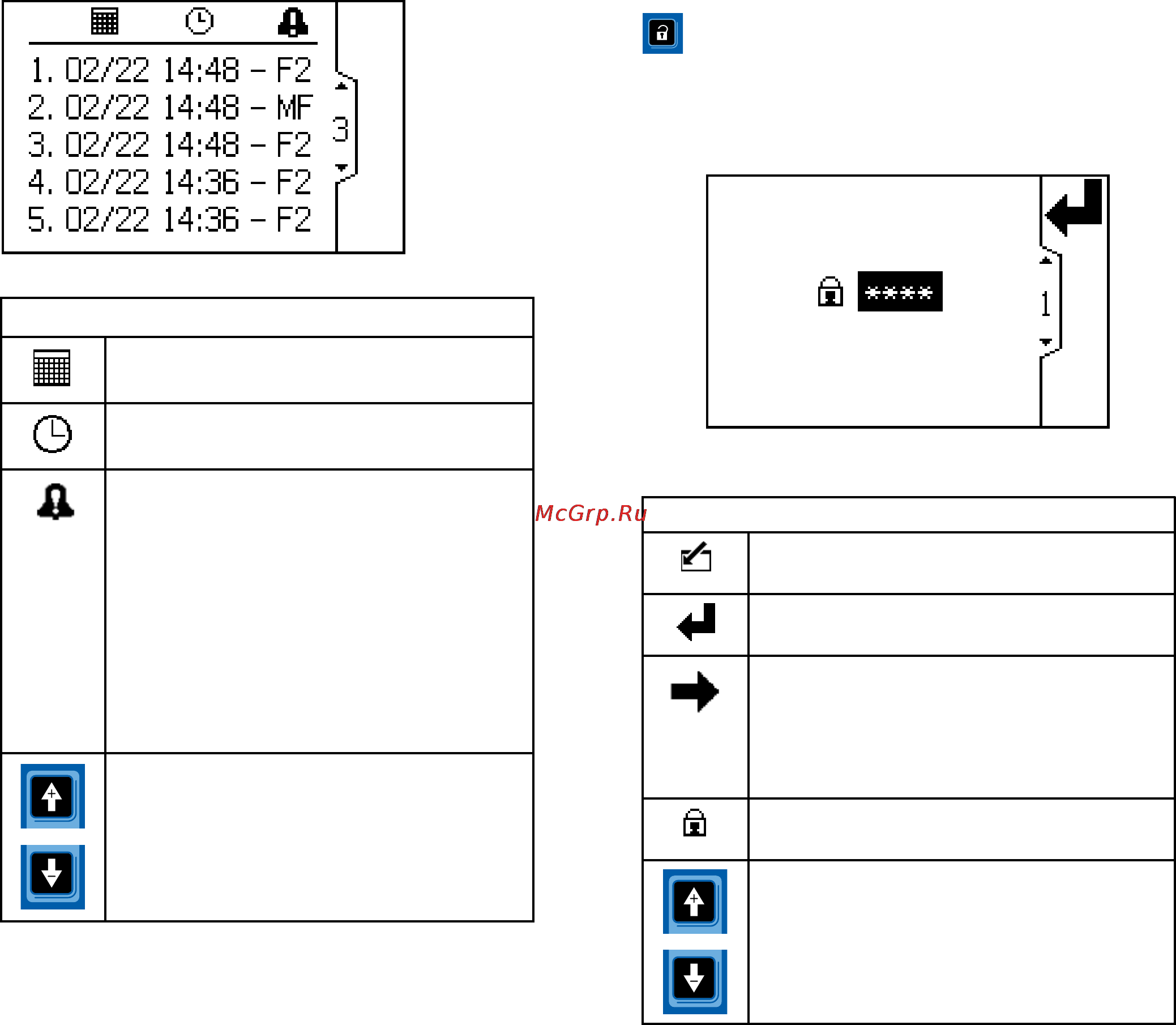

Password Screen (Экран ввода пароля)
Run Screens 3–6 (Экраны работы
3–6)
Экраны 3–6 используются для просмотра журнала
последних сигналов тревоги.
Обозначения
Дата возникновения указания или
сигнала тревоги об отклонении.
Время возникновения указания или
сигнала тревоги об отклонении.
Общий символ, обозначающий
указание или сигнал тревоги об
отклонении.MF – это сигнал тревоги о
необходимости техобслуживания.F2 –
это сигнал тревоги о низкой скорости
потока.F3 – это сигнал тревоги
о высокой скорости потока.Для
получения подробной информации
см. раздел Отклонения и указания,
page 31.
Перемещение между экранами
режима работы.
Password Screen (Экран
ввода пароля)
В случае настройки пароля экран Password Screen
(Экран ввода пароля) отображается при нажатии
на любом экране работы.Введите пароль, чтобы
включить защиту входа в экраны настройки.Для
отключения защиты с помощью пароля введите
0000.Для установки или смены пароля см. раздел
Setup Screen 9 (Экран настройки 9).
Обозначения
Для ввода пароля войдите в этот
экран.
Нажмите для активации поля для
редактирования.
Перемещение вправо при
редактировании числовых
полей.Повторное нажатие позволяет
принять введенный вариант, когда все
цифры будут правильными.
Введите установленный
пользователем пароль для системы.
Увеличение/уменьшение цифровых
значений при редактировании
числовых полей.
332937E 25
