Экраны настройки

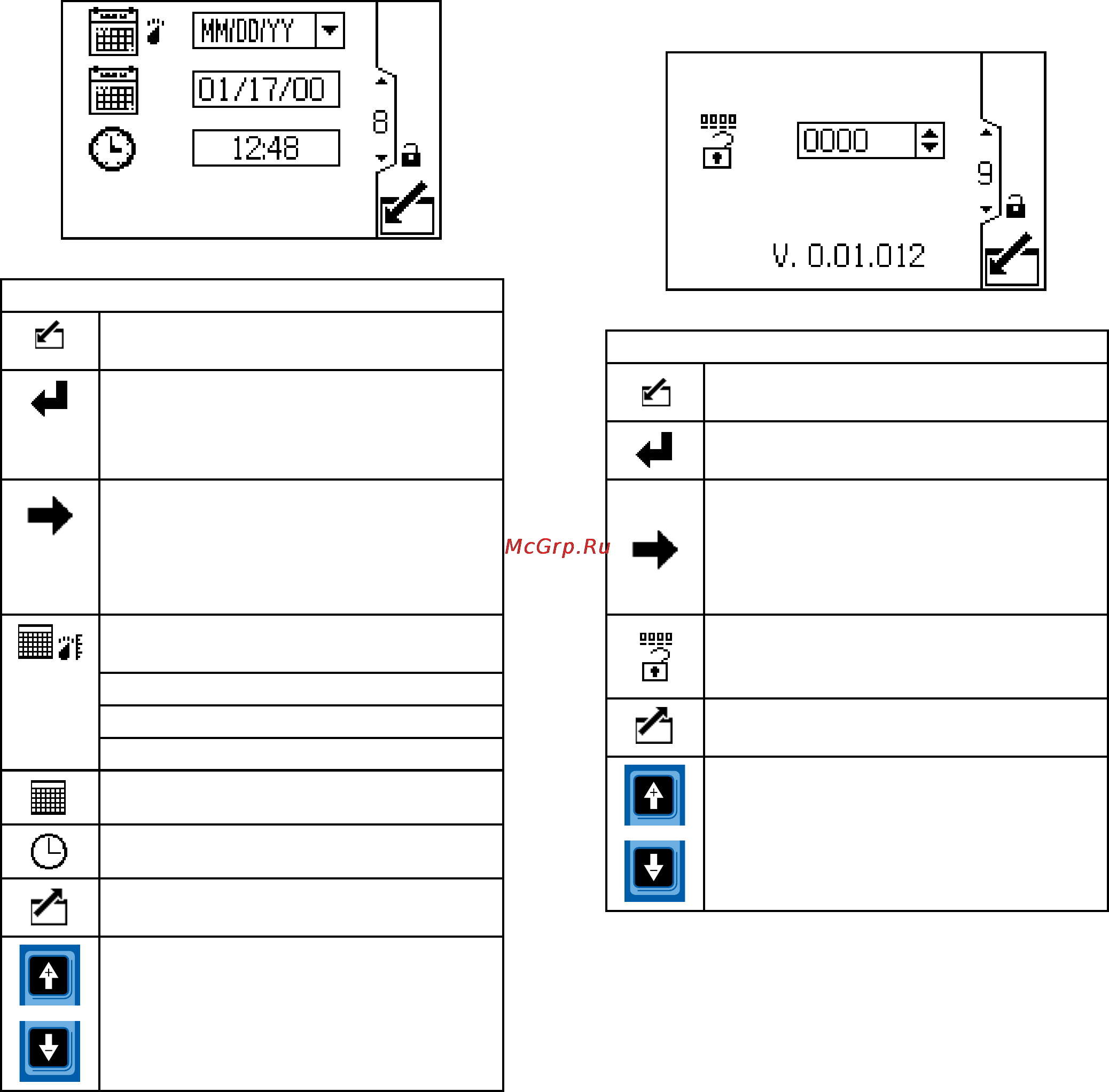

Setup Screen 8 (Экран настройки 8)
Этот экран используется для установки даты,
времени и формата даты.
Обозначения
Для установки или изменения
параметров войдите в этот экран.
Нажимайте, чтобы активировать
поле для редактирования или
чтобы принять выделенный пункт в
раскрывающемся меню.
Перемещение вправо при
редактировании числовых
полей.Повторное нажатие позволяет
принять введенный вариант, когда все
цифры будут правильными.
Выберите предпочитаемый формат
даты из раскрывающегося меню.
ММ/ДД/ГГ
ДД/ММ/ГГ
ГГ/ММ/ДД
Настройка текущей даты.
Настройка текущего в
ремени.
Выход из режима редактирования
данных.
Перемещение между экранами
настройки и между полями
на экране или увеличение и
уменьшение числовых значений при
редактировании числовых полей.
Setup Screen 9 (Экран настройки 9)
Этот экран используется для ввода пароля,
который требуется для доступа к экранам
настройки.На этом экране также отображается
версия программного обеспечения.
Обозначения
Для настройки пароля войдите в этот
экран.
Нажмите для активации поля для
редактирования.
Перемещение вправо при
редактировании числовых
полей.Повторное нажатие позволяет
принять введенный вариант, когда все
цифры будут правильными.
Введите требуемый пароль.Для
отключения пароля введите значение
"0000".
Выход из режима редактирования
данных.
Перемещение между экранами
настройки и между полями
на экране или увеличение и
уменьшение числовых значений при
редактировании числовых полей.
30 332937E
