Установка
Соединения линии подачи воздуха
УВЕДОМЛЕНИЕ
Во избежание повреждения преобразователя
тока в давление используйте чистый сухой не
содержащий масла воздух, отфильтрованный с
помощью фильтра не менее 40 микрон.

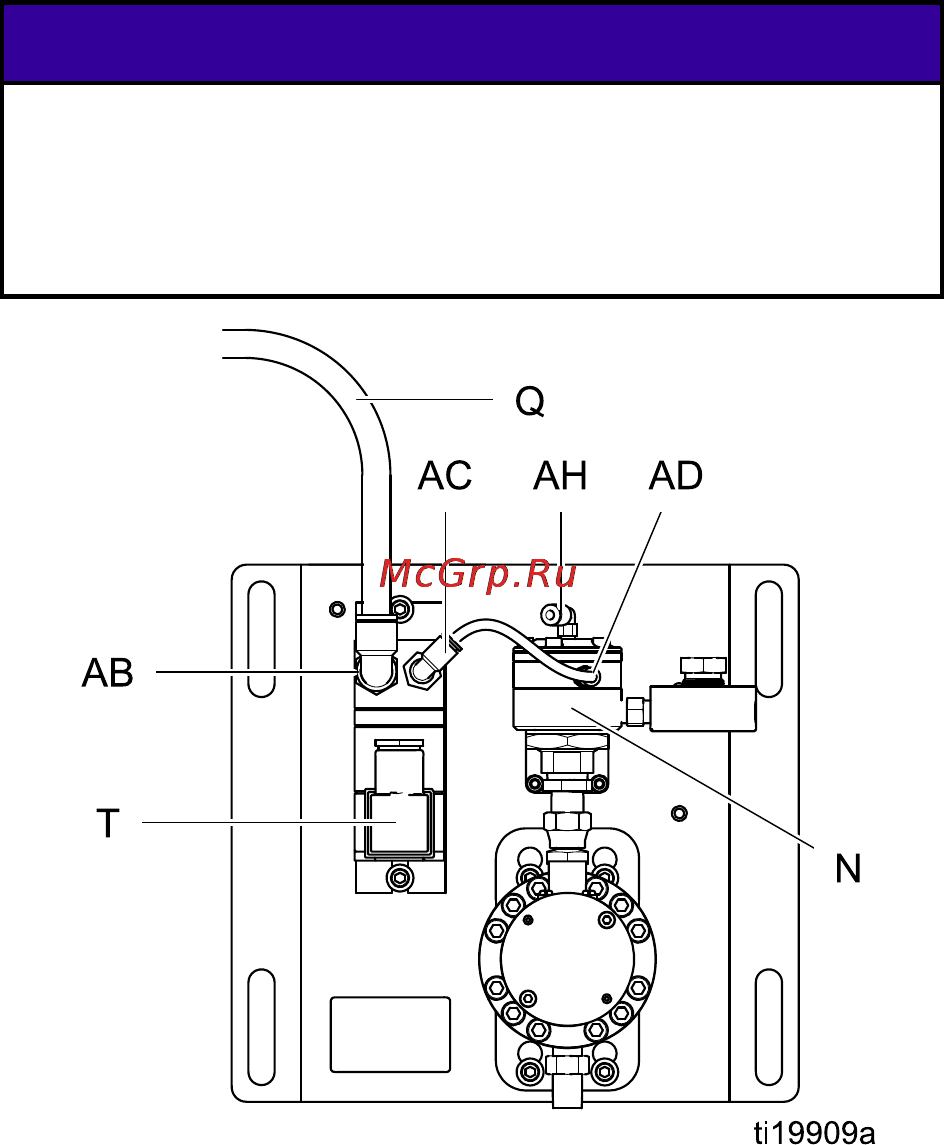

1. Подключите входящую линию подачи воздуха (Q)
к входному отверстию 1/4 дюйма NPT(f) (AB) на
преобразователе тока в давление (T).Комплекты
с регулятором давления жидкости (см. раздел
Спецификация деталей, page 34)включают
трубный фитинг 3/8.
2. Комплекты с регулятором давления
жидкости.Проверьте, подключена ли труба
подачи воздуха, идущая от трубного фитинга
5/32 (AC) на преобразователе тока в давление,
к трубному фитингу 5/32 (AD) на регуляторе
давления жидкости (N).
Другие комплекты.Для выпуска воздуха
используется отверстие 1/4 дюйма npt(f).
Преобразователь тока в давление выпускает
небольшое количество воздуха в течение всего
времени, когда подключена подача воздуха, не
зависимо от того, работает система или нет.
ПРИМЕЧАНИЕ.
• Верхнее отверстие (AH) на регуляторе потока
жидкости можно использовать для высокоскоростной
промывки с независимым источником подачи
воздуха. Установите показатель давления воздуха
выше давления воздуха бокового отверстия (AD).
• Следует снять давление воздуха промывки в верхнем
отверстии (AH), чтобы возвратиться к предыдущей
настройке потока.
Варианты связи
Для связи с программируемым логическим контроллером (ПЛК) или персональным компьютером (ПК)
доступны вспомогательные принадлежности Graco.
• Оптоволоконный преобразователь (комплект Graco 24N978) позволяет осуществлять связь с поставляемым
пользователем программируемым логическим контроллером (ПЛК) через Modbus RTU с помощью кабеля
последовательной передачи данных.
• Шлюз Modbus (комплект Graco 24N977) используется с оптоволоконным преобразователем (комплект Graco 24N978)
для осуществления связи с ПЛК (поставляется пользователем) по протоколу Modbus TCP.
• Шлюз Modbus (комплект Graco 24N977) можно подключать к расширенному веб-интерфейсу или устанавливать в
расширенном веб-интерфейсе (комплект Graco 15V377) для связи с ПК через кабель Ethernet.Инструкции см. в разделе
Приложение В. Расширенный веб-интерфейс, page 48.
Эти комплекты связи поставляются с инструкциями по установке и настройке, необходимыми для их использования
с устройствами ProControl 1KE.
332937E 15
