Экраны настройки

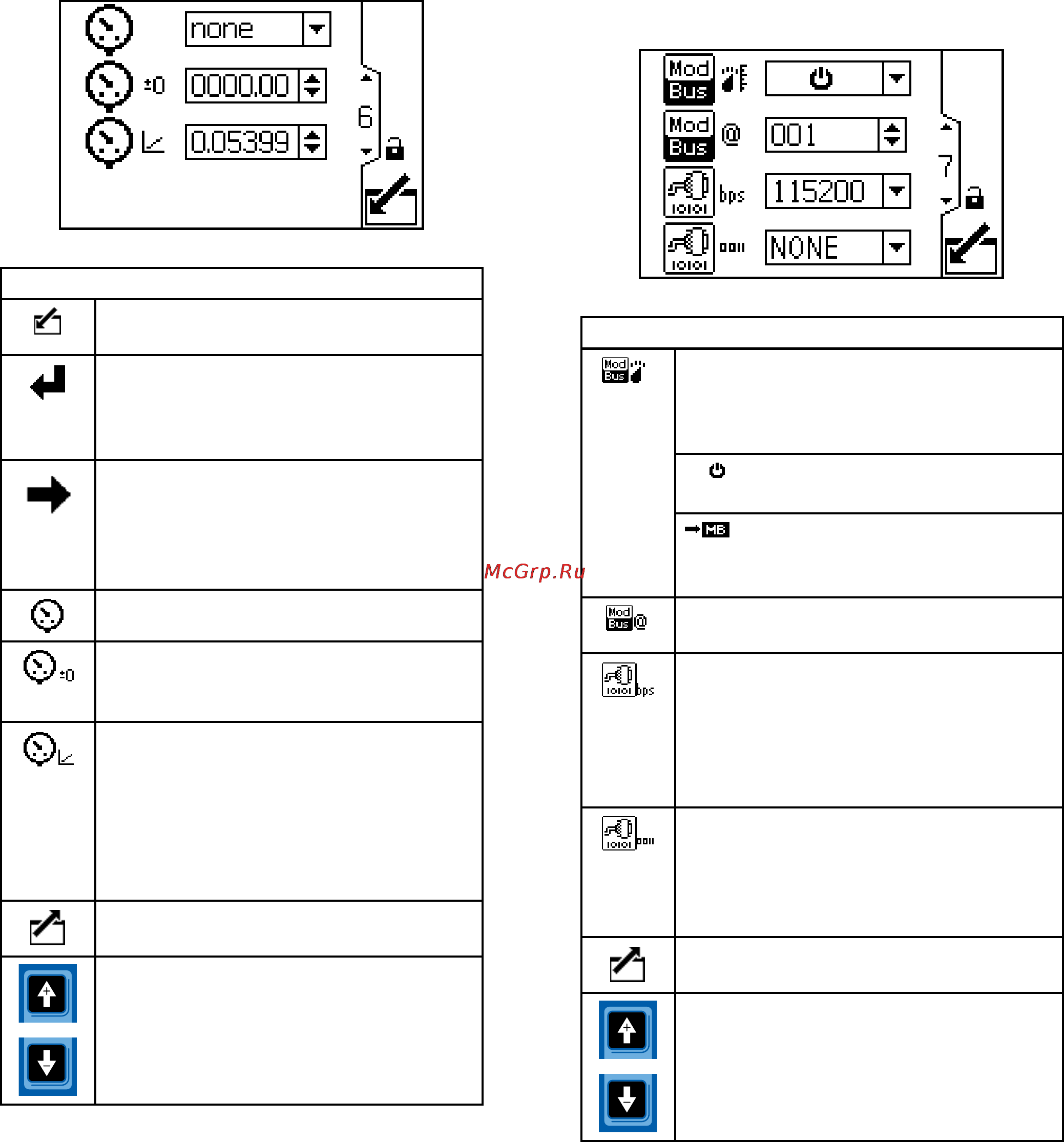

Setup Screen 6 (Экран настройки 6)
Этот экран используется для определения
датчикадавленияидляустановленияего
смещения и коэффициента преобразования.
Обозначения
Для установки или изменения
параметров войдите в этот экран.
Нажимайте, чтобы активировать
поле для редактирования или
чтобы принять выделенный пункт в
раскрывающемся меню.
Перемещение вправо при
редактировании числовых
полей.Повторное нажатие позволяет
принять введенный вариант, когда все
цифры будут правильными.
Выбор правильного датчика давления.
Установка нулевого смещения
(показание на датчике при отс
утствии
давления в системе).
Коэффициент преобразов
ания
в датчике давления.Это
число
– константа, представ
ляющая
собой значение в милл
ивольтах
на бар.Значение по
умолчанию
соответствует вы
бранному датчику
давления.Регул
ируется оператором.
Выход из режима редактирования
данных.
Перемещение между экранами
настройки и между полями
на экране или увеличение и
уменьшение числовых значений при
редактировании числовых полей.
Setup Screen 7 (Экран настройки 7)
Этот экран используется для настройки
параметров Modbus для портов 1 и 2. Учитывайте
то, что порт 5 и 6 используются в качестве
ведущих устройств Modbus для подключения к
другим модулям ProControl 1KE (или Informer).
Обозначения
Режим Modbus.Выберите из
раскрывающегося списка варианты
Off (Выкл.) или Slave (Ведомое
устройство).
Выключение функции Modbus,
если она не используется.
Использование ProControl
1KE в качестве ведомого устройства
Modbus.
Ввод или изменение адресов
Modbus.Значение от 1 до 247.
Выберите скорость передачи
данных (в бодах) через порт
последовательного подключения
из следующих вариантов
раскрывающегося меню:9600,
19200, 38400, 57600 или 115200.
Выберите четность для порта
последовательного подключения
из следующих вариантов
раскрывающегося меню:NONE
(НЕТ), ODD (НЕЧЕТ) или EVEN (ЧЕТ).
Выход из режима редактирования
данных.
Перемещение между экранами
настройки и между полями
на экране или увеличение и
уменьшение числовых значений при
редактировании числовых полей.
332937E 29
