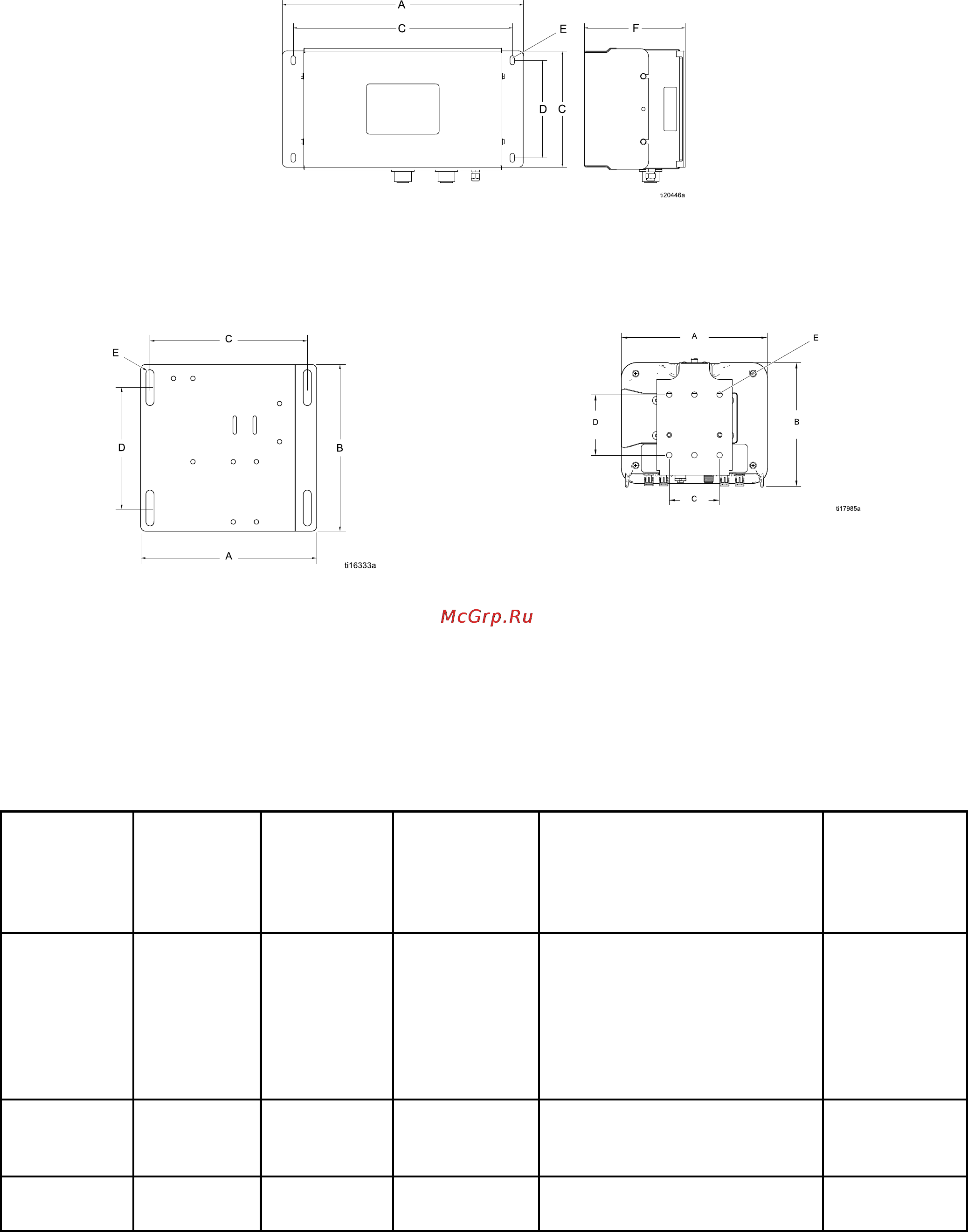

Монтажные размеры
Монтажные размеры
Блок питания 16M167
Монтажная панель системы управления подачей
воды и воздуха
Модуль ProControl 1KE
Компонент
A
Общая
ширина
дюймы (мм)
B
Общая
высота
дюймы (мм)
Общая
глубина
дюймы (мм)
Монтажные размеры
Ширина (C) x высота (D)
дюймы (мм)
Е
Размер
монтажного
отверстия
дюймы (мм)
Монтажная
панель
системы
управления
подачей
воды и
воздуха
9.5 (241.3) 9.0 (228.6) 0.5 (12.7)
8,5 x регулируемое
значение 5,0–8,0
(212,5 x 127,0–203,2)
0.5 (12.7)
Блок
питания
16M167
16.6 (420.9) 8.7 (221.2) 4.5 (114.8)
15,1 x 6,7
(382,8 x 170,2)
0.31 (7.9)
ProControl
1KE
7.2 (183) 6.0 (152) 2.8 (71)
2,5 x 3,0
(64 x 76)
0.28 (7)
44
332937E
