Установка

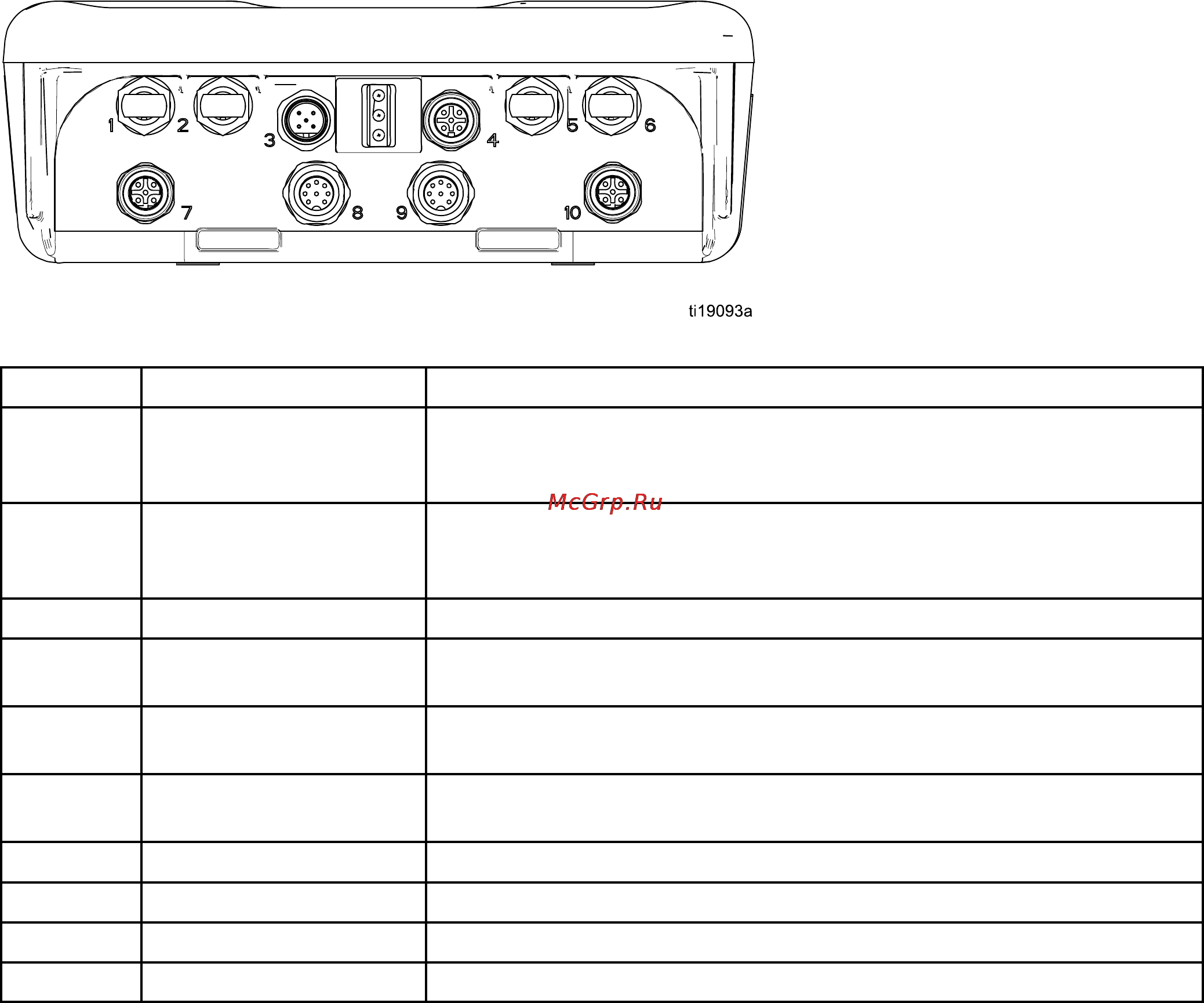

Подключения кабелей
Порт
Описание Соединение
1
Оптоволоконный
приемник
Красный провод, идущий от порта TX на оптоволоконном
преобразователе (арт. № 16K465) или от порта 6 на другом
устройстве ProControl 1KE (или Informer)
2
Оптоволоконный
передатчик
Черный провод, идущий к порту RX на оптоволоконном
преобразователе (арт. № 16K465) или к порту 5 на другом устройстве
ProControl 1KE (или Informer)
3 Питание
От блока питания
4 Цифровой вход/выход
От расходомера и сигнальной стойки и к ним (вспомогательные
принадлежности)
5
Оптоволоконный
приемник
Черный провод от порта 2 на другом устройстве ProControl 1KE
(или Informer)
6
Оптоволоконный
передатчик
Красный провод, идущий к порту 1 на другом устройстве ProControl
1KE (или Informer)
7
Аналоговый вход
К кабелю датчика давления и от него
8 Регулятор потока
К кабелю регулятора потока и от него
9 Управление двигателем Не используется.
10 Цифровой вход/выход Не используется.
332937E 13
