Установка
Электрические соединения
Осуществите установку в соответствии со схемой
управления Graco 16M169, приведенной в
руководстве 332013. См. также рис. 1.
1. Подключите главный шнур подачи питания (Е,
не входит в комплект поставки) через разгрузку
натяжения к клеммам L и N на блоке питания.
Примечание.Используйте разгрузку натяжения (5)
или (6) в зависимости от размера шнура.
2. Подключите провод заземления шнура питания (W)
к клемме заземления клеммной колодки (Y).
3. Подключите искробезопасный кабель питания (F) в
соответствии с приведенной ниже таблицей.
Выводы кабеля
питания
Подключение барьера
Коричневый (питание)
Разъем 1
Синий (общий)
Разъем 2
Блестящий черный провод (заземление)
и матовый черный провод (дренаж)
подключаются к клеммной колодке.

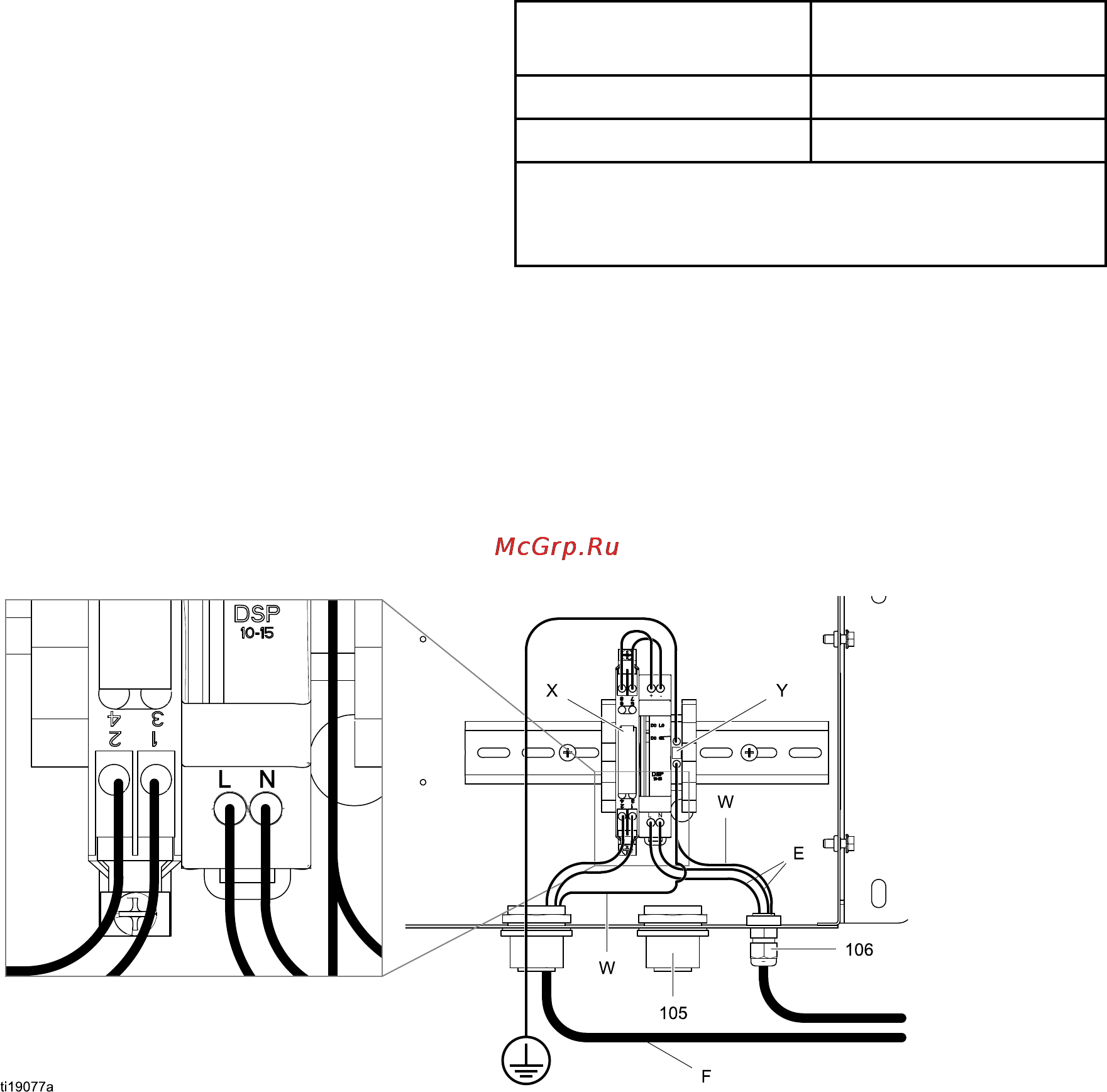

Figure 1
ОБОЗНАЧЕНИЯ
EВходнойшнур
питания переменного тока
F
Кабель питания
WПровода
заземления
XБарьер
Y Блок заземления
5
Фи
тинг разгрузки натяжения
6 Фитинг разгрузки натяжения
14
332937E
