Экраны настройки

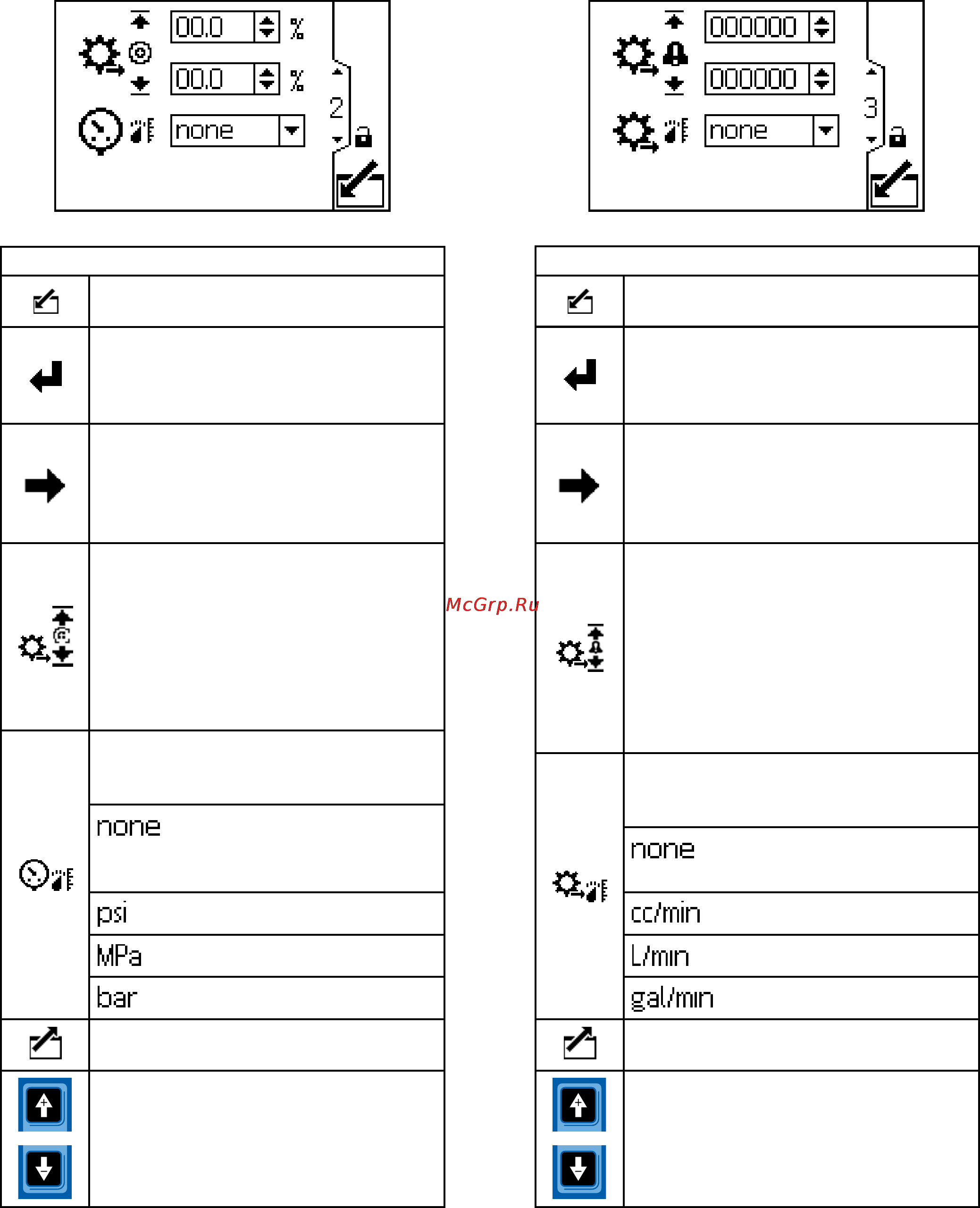

Setup Screen 2 (Экран настройки 2)
Этот экран используется для установки верхнего
и нижнего предела регулировки процентного
значения скорости потока и для выбора
предпочитаемых единиц измерения.
Обозначения
Для установки или изменения
параметров войдите в этот экран.
Нажимайте, чтобы активировать
поле для редактирования или
чтобы принять выделенный пункт в
раскрывающемся меню.
Перемещение вправо при
редактировании числовых
полей.Повторное нажатие позволяет
принять введенный вариант, когда все
цифры будут правильными.
Настройка требуемого верхнего
(первое поле данных) и нижнего
(второе поле данных) предела
регулировки процентного значения
скорости потока жидкости.Оператор
сможет регулировать процентное
значениенаRunScreen1(Экран
работы 1) только в этих пределах.
Единицы измерения давления
– выберите нужный вариант из
раскрывающегося списка.
Выберите этот вариант, если
в системе не установлен датчик
давления.
Выход из режима редактирования
данных.
Перемещение между экранами
настройкиимеждуполями
на экране или увеличение и
уменьшение числовых значений при
редактировании числовых полей.
Setup Screen 3 (Экран настройки 3)
Этот экран используется для настройки
максимального и минимального значения
скорости потока и для выбора предпочитаемых
единиц измерения скорости потока.
Обозначения
Для установки или изменения
параметров войдите в этот экран.
Нажимайте, чтобы активировать
поле для редактирования или
чтобы принять выделенный пункт в
раскрывающемся меню.
Перемещение вправо при
редактировании числовых
полей.Повторное нажатие позволяет
принять введенный вариант, когда все
цифры будут правильными.
Настройка требуемого максимального
(первое поле данных) и минимального
(второе поле данных) значения
скорости потока.Если скорость потока
выходит за эти пределы, будет
подан сигнал тревоги.Для настройки
или выключения сигнала тревоги о
скорости потока см. раздел Setup
Screen 4 (Экран настройки 4), page 28.
Flow Rate Units (Единицы измерения
скорости потока) – выберите нужный
вариант из раскрывающегося списка.
Выберите этот вариант, если
в системе не установлен расходомер.
Выход из режима редактирования
данных.
Перемещение между экранами
настройкиимеждуполями
на экране или увеличение и
уменьшение числовых значений при
редактировании числовых полей.
332937E
27
