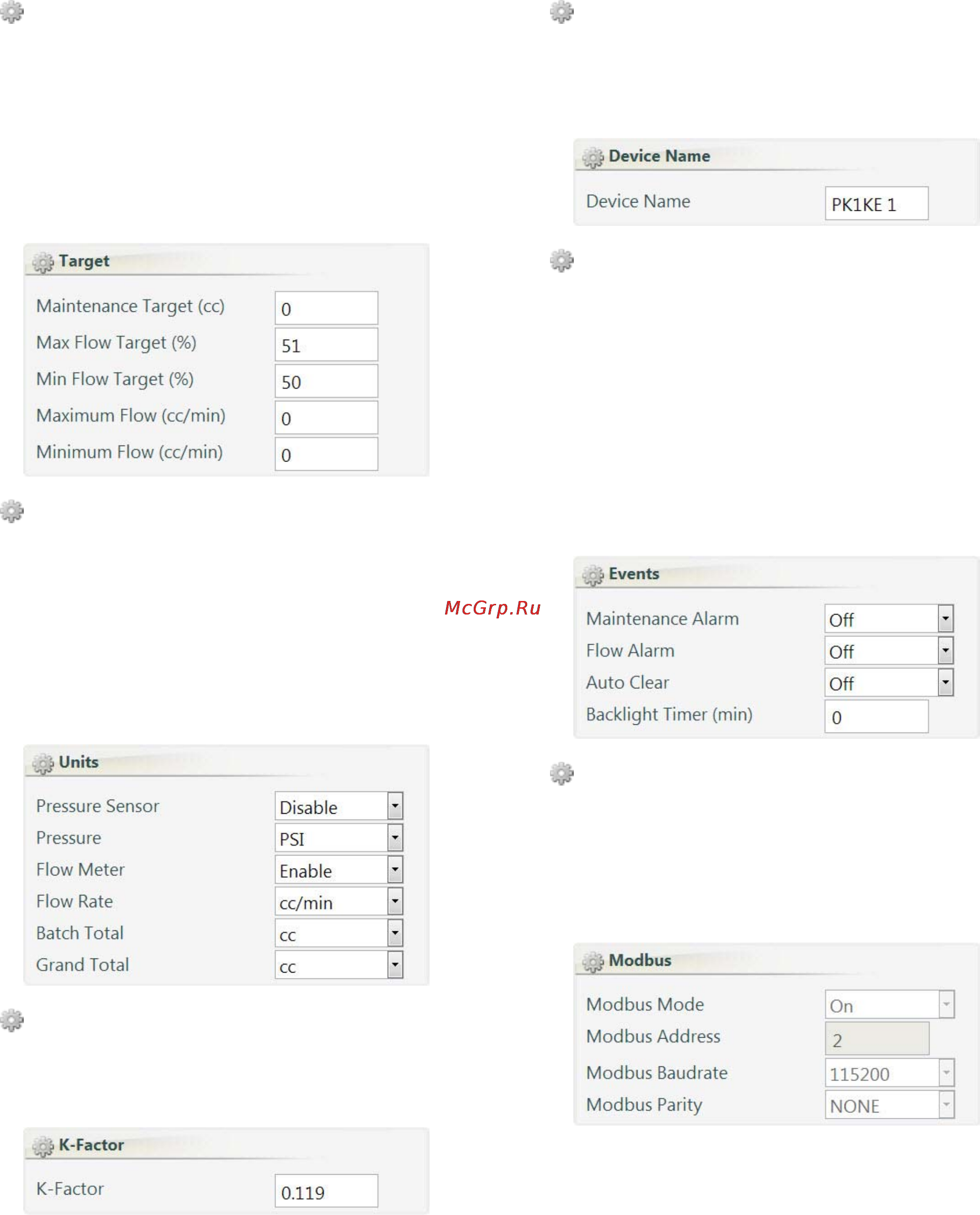

Приложение В. Расширенный веб-интерфейс
Target (Целевое значение)
В этом разделе экрана можно просмотреть или
настроить целевое значение для технического
обслуживания, верхний и нижний предел настройки
процентного значения скорости потока оператором, а
также минимальное и максимальное значение скорости
потока.Введите в поле требуемое число.Изменения
верхнего и нижнего целевого значения скорости потока
вступят в силу после следующего ввода новой скорости
потока на модуле ProControl 1KE.
Единицы
В этом разделе экрана можно просмотреть или
настроить требуемые единицы измерения давления,
скорости потока, совокупного объема партии и
совокупного объема подачи жидкостей.Также
можно включить или выключить датчик давления
или расходомер.При необходимости выберите
необходимые единицы измерения с помощью
раскрывающегося меню или переключайтесь между
вариантами Enable (Включить) и Disable (Выключить).
K-Factor (Коэффициент К)
В этом разделе экрана можно просмотреть или
настроить коэффициент К для расходомера в
системе.См. раздел Калибровка расходомера, page 18.
Device Name (Название устройства)
В этом разделе экрана можно ввести название в
соответствующее поле, что поможет распознавать
разные устройства ProControl1KE, если вы используете
более одного устройства.
Events (События)
В этом разделе экрана можно просмотреть или
отрегулировать настройки сигналов тревоги или
таймера подсветки.Используйте раскрывающееся
меню для переключения между вариантами On (Вкл.)
и Off (Выкл.), что позволяет включить или выключить
сигнал тревоги о необходимости техобслуживания,
сигнал тревоги о скорости потока или автоматические
удаление сигналов.Для таймера подсветки введите
в поле число, соответствующее количеству минут,
в течение которых дисплей может бездействовать,
прежде чем подсветка выключится для экономии
энергии.
Modbus
В этом разделе можно просмотреть режим Modbus,
адрес, скорость передачи данных и информацию о
четности.Информацию о шине Modbus необходимо
настраивать на устройстве ProControl 1KE.Если
вы отрегулируете эти настройки на ПК, изменение
приведет к прерыванию соединения.
332937E 51
