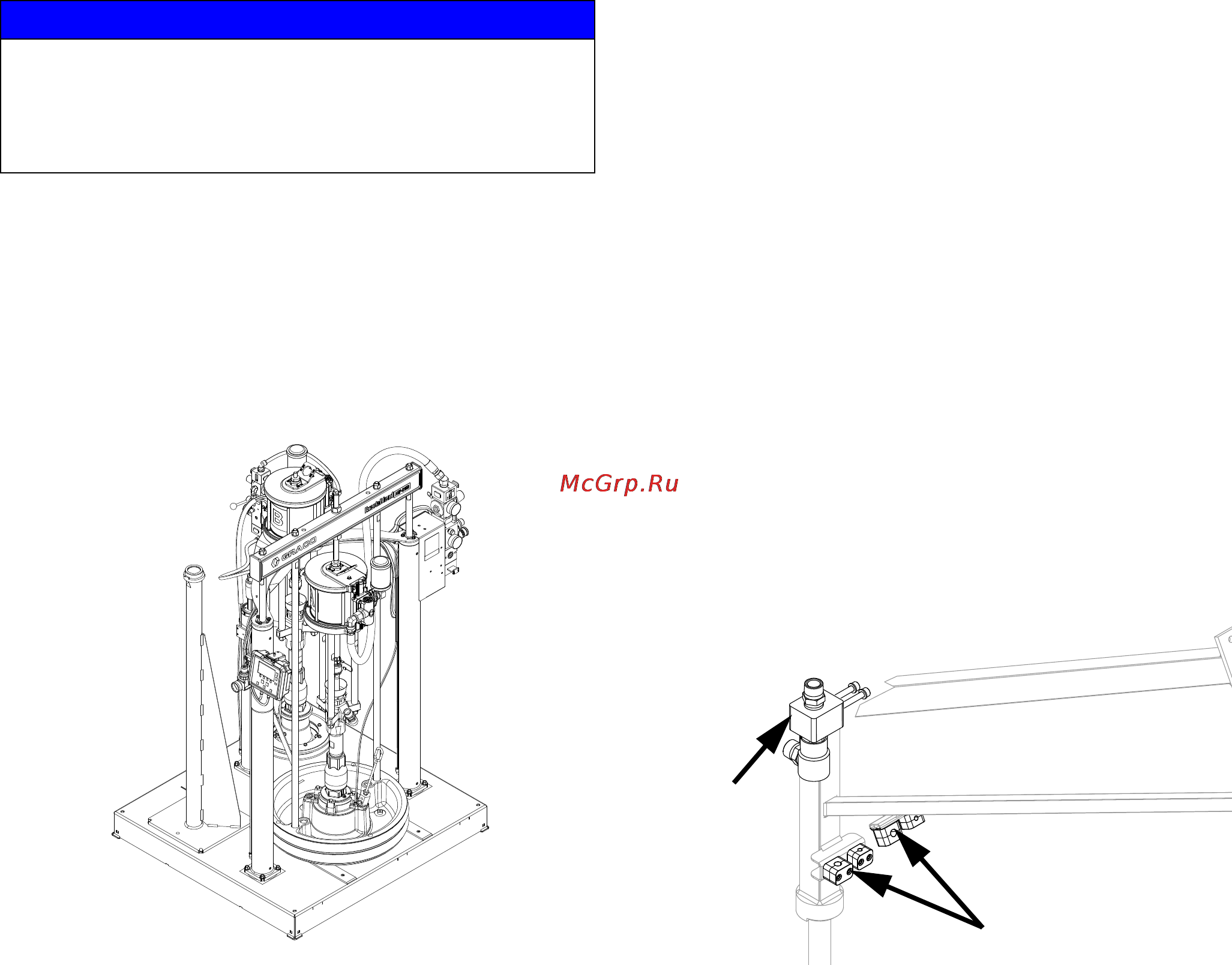

Установка
22 334326E
Установка
1. Установите основание
устройства.
Разместите устройство на ровной поверхности.
Требования к размерам см. в разделе Габариты на
стр. 76.
2. Установите шланговые
хомуты и блок вертлюга на
основание стрелы.
a. Затяните крепежи блока вертлюга с усилием
33 Н•м (24футофунта).
b. Вручную затяните все шланговые хомуты.
ПРИМЕЧАНИЕ. Чтобы четко понять, как устанавливать
шланговые хомуты, см. действия 8 и 10.
УВЕДОМЛЕНИЕ
Во избежание сбоя расходомера не используйте
ленту из ПТФЭ на резьбах NPT. При установке
наносите на все резьбовые соединения NPT только
трубный герметик (Loctite
®
№565 или аналогичный).
Представлена
модель S100
Только калибровочная проверка
Блок
вертлюга
