Установка
24 334326E

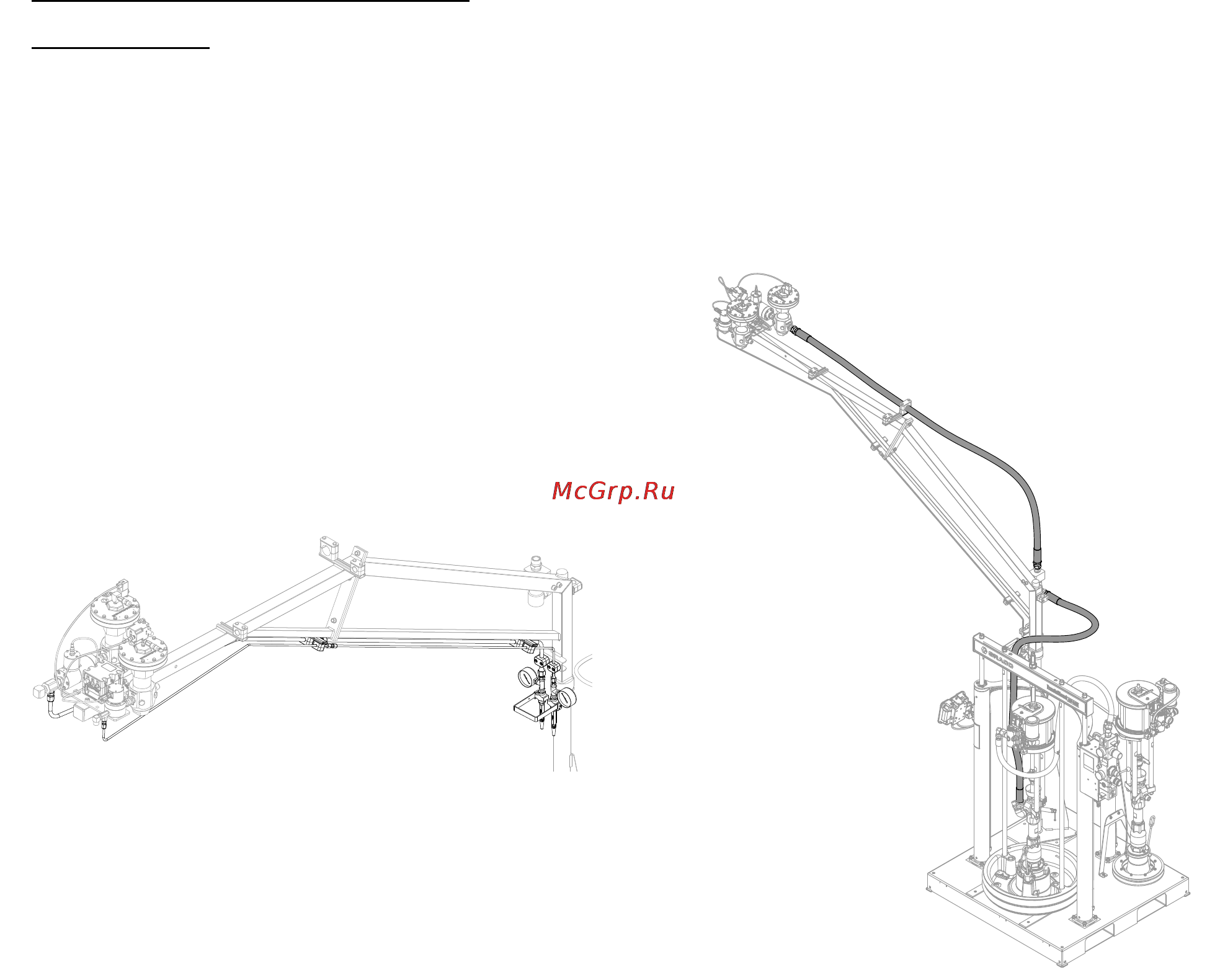

7. Только калибровочная
проверка. Установите блок
калибровочной проверки и
трубки подачи материала на
блок стрелы.
a. Затяните все фитинги во избежание утечек.
b. Затяните все шланговые хомуты, чтобы надежно
зафиксировать линии подачи материалов.
ПРИМЕЧАНИЕ. Подробные сведения о сборке см.
в руководстве по эксплуатации усовершенствованного
дозатора для стекольных работ ExactaBlend AGP и
вспомогательных принадлежностей к нему.
8. Проложите и подключите
шланги подачи материала
основы (A).
a. Затяните все фитинги во избежание утечек.
b. Затяните все шланговые хомуты, чтобы надежно
зафиксировать линии подачи материалов.
Представлена модель S100
