Установка
334326E 27

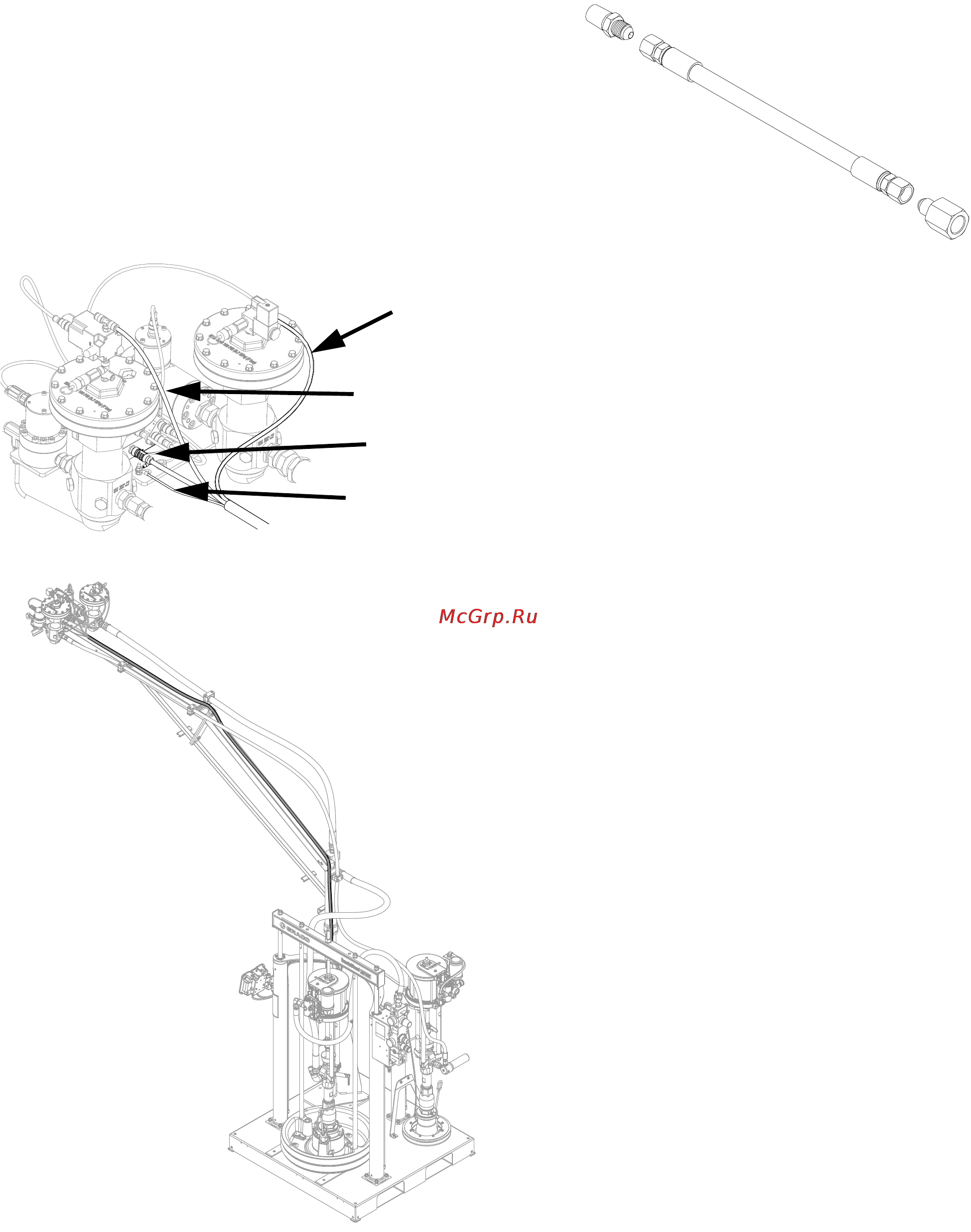

11.Проложите и подключите
шланги подачи воздуха и
электрические линии.
Закрепите электрические линии на стреле с помощью
изоленты или кабельных стяжек.
ПРИМЕЧАНИЕ. Для надлежащего заземления
устройства требуется закрепить кабель заземления
на жидкостной плате.
ПРИМЕЧАНИЕ. Ниже представлены модели S100
и U100. В моделях P100 регулятор подачи напряжения
в пневматическую систему располагается на
пневматических элементах управления подачей
катализатора. См. раздел Встроенные пневматические
элементы управления на стр. 18.
12.Выполните сборку шланга
с оплеткой для подачи
материала основы (A).
Затяните все фитинги во избежание утечек.
Наклейка "102"
Наклейка "103"
Кабель CAN
Кабель
заземления
Представлена модель S100
Концевая часть для дозирования
Концевая часть для устройства
