Настройка
334326E 41
m. Нажмите , чтобы подать в устройство
сигнал о завершении процедуры калибровки.
Устройство автоматически подсчитает
коэффициент K для обоих материалов.
n. Включите блокиратор пускового курка.
o. MD2: Удалите калибровочное сопло
и установите статический смеситель
на распределительный клапан.

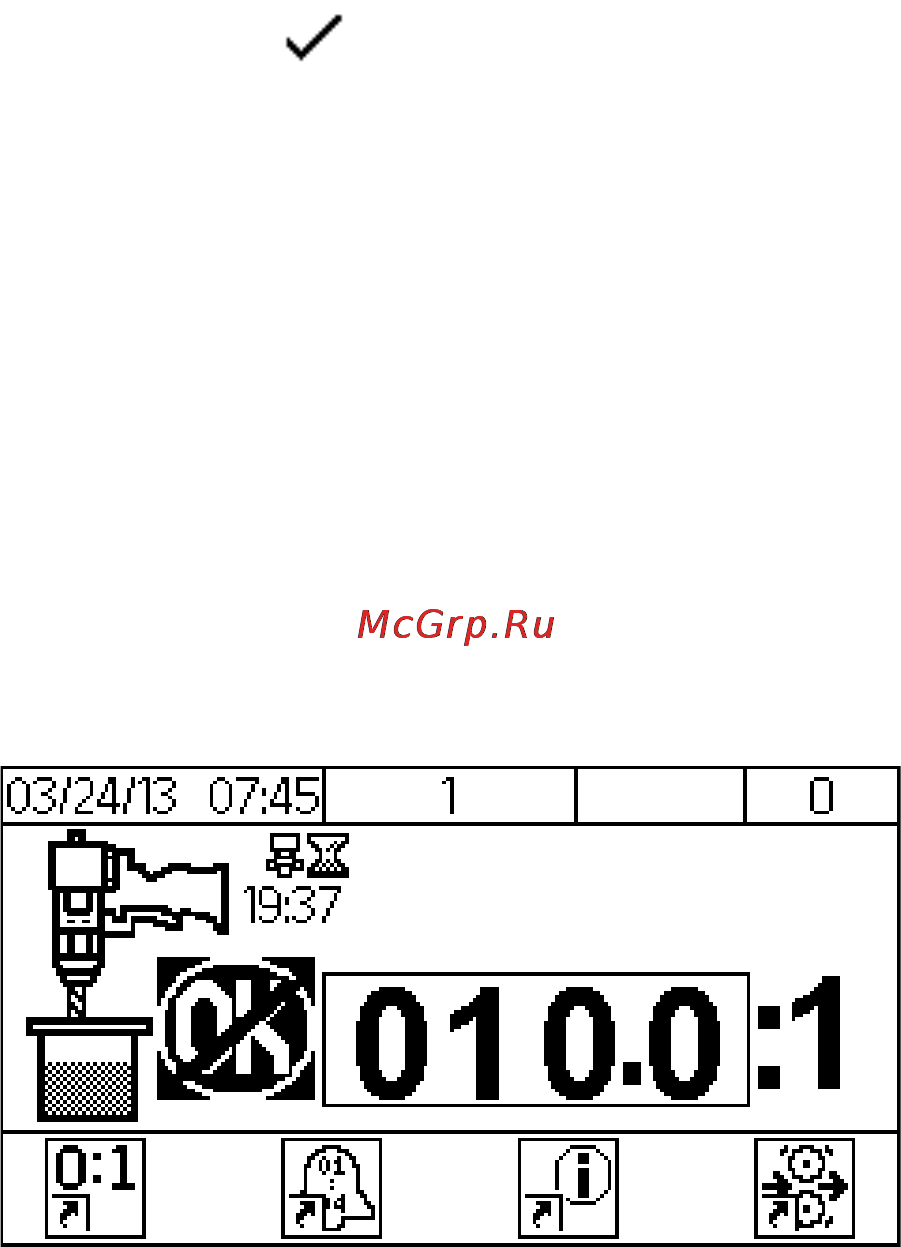

p. Перейдите к экрану Home ("Начальный
экран").
5. Настройте модуль дисплея
(DM).
Для полной настройки модуля DM выполните указанные
ниже задачи. Для большей ясности см. Приложение A.
Обзор значков модуля DM на стр. 64.
a. Определите общие настройки системы.
См. Экран 3 на стр. 66.
b. Определите специальные настройки системы.
См. Экран 1 на стр. 66.
c. Модель P100 с клапаном Ultra-Lite и
смесителем Tri-core. Выберите поле с
вариантом 5,9бара (85фунтов на кв. дюйм).
См. Экран 1 на стр. 66.
