Graco ExactaBlend AGP [42/78] Запуск
![Graco ExactaBlend AGP [42/78] Запуск](/views2/1193749/page42/bg2a.png)
Запуск
42 334326E
Запуск

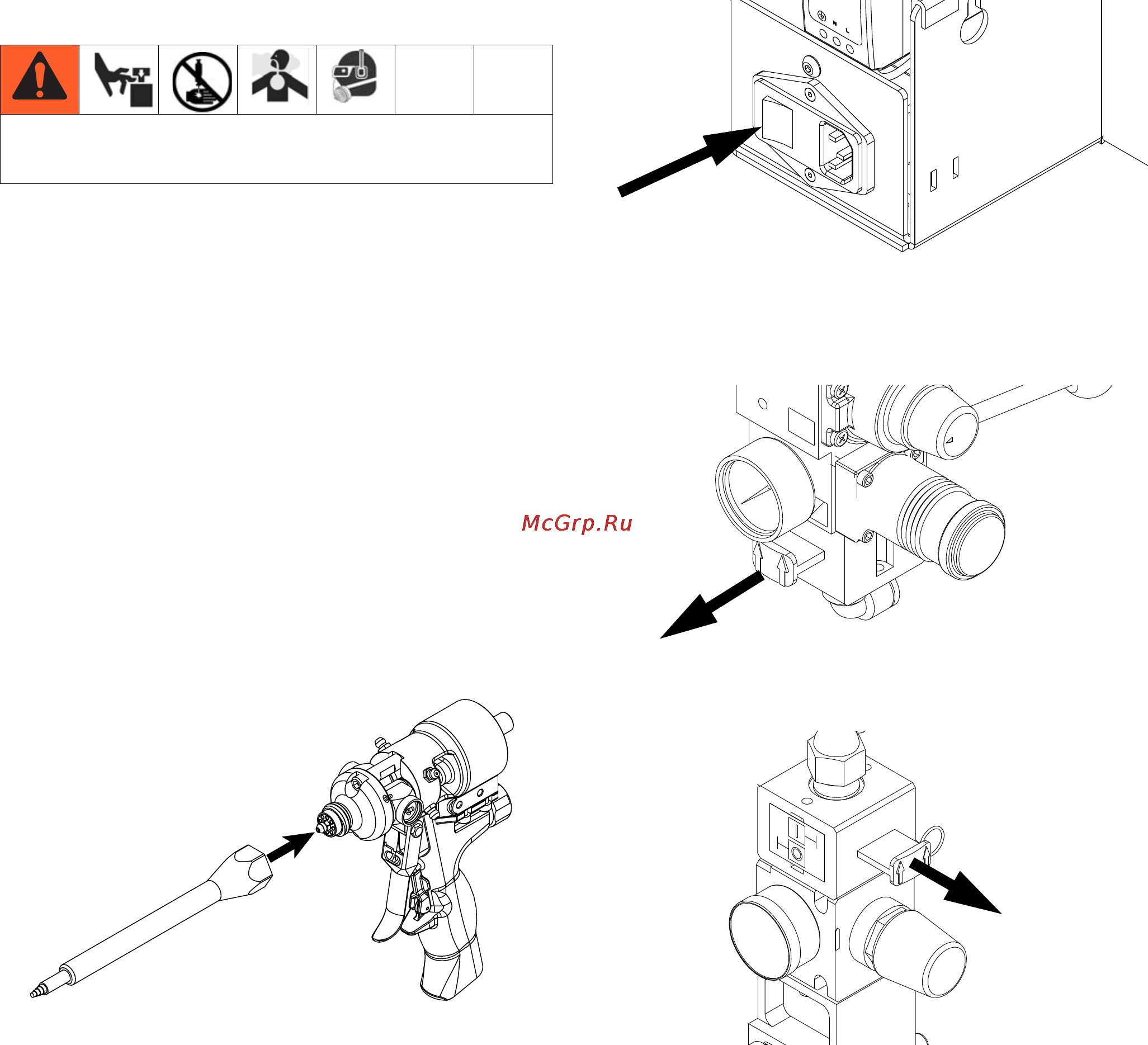

1. Включите блокиратор пускового курка.
2. Установите статический смеситель или сопло на
распределительный аппликатор. Для получения
дополнительных сведений см. специальное
руководство по эксплуатации аппликатора.
ПРИМЕЧАНИЕ. Вырезание больше двух выступов на
выпуске статического смесителя может повысить
вероятность выталкивания смешивающих элементов
из смесителя.
ПРИМЕЧАНИЕ. Если используется комплект
элементов смесителя 24T035, установите манжету на
распределительный аппликатор MD2 перед затяжкой
выпускного переходника 1/4 NPT. Затяните вручную
выпускной переходник 1/4 NPT.
3. Включите подачу питания к электрическому блоку.
4. Откройте главные пневматические золотниковые
клапаны для подачи основы (A) и катализатора (B).
5. Откройте золотниковые клапаны пневматического
двигателя для подачи основы (A) и катализатора (B).
При работе устройства все крышки и кожухи должны
быть установлены на месте.
