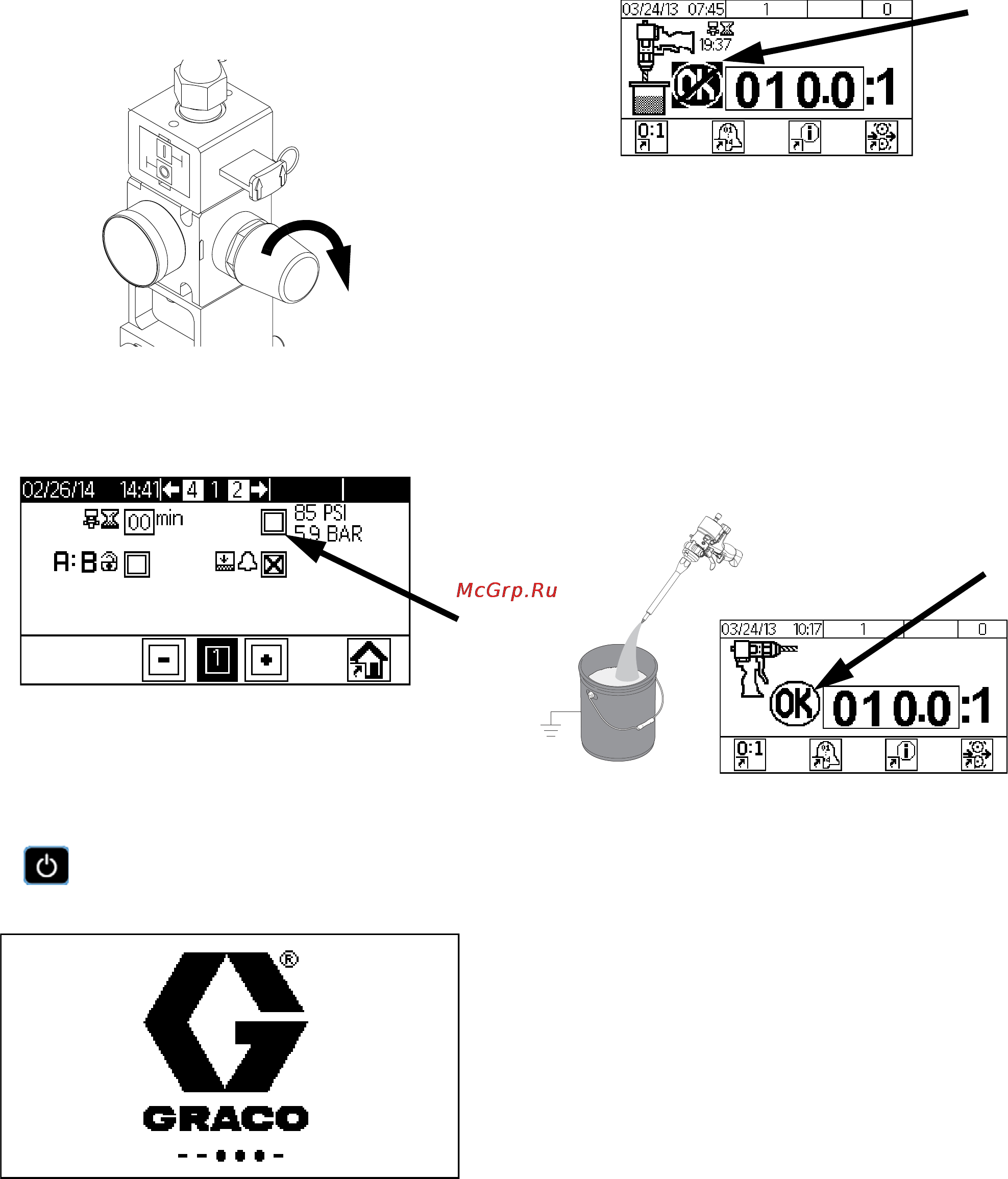

Запуск
334326E 43
6. Убедитесь, что регуляторы пневматического
двигателя для подачи основы (A) и катализатора (B)
установлены на правильный показатель давления.
MD2 или Ultra-lite с гибким шлангом:
4,8 бара (480кПа, 70 фунтов на кв. дюйм).
Ultra-lite со смесителем Tri-core:
5,9бара (586кПа, 85фунтов на кв. дюйм)
7. Модель P100 с клапаном Ultra-Lite и смесителем
Tri-core. Убедитесь, что выбрано поле с вариантом
5,9бара (85фунтов на кв. дюйм). См. Экран 1 на
стр. 66.
8. Убедитесь, что направляющий клапан установлен на
опускание плунжера.
9. При первой подаче питания на устройство в модуле
DM появится экран режима ожидания. Нажмите
для перехода к экрану Home ("Начальный
экран").
ПРИМЕЧАНИЕ. На экране Home ("Начальный экран")
появится сообщение "Not OK" ("Не в норме"), и
сигнальная стойка (при наличии) загорится и будет
гореть красным светом до завершения следующего
действия.
10. Выключите блокиратор пускового курка.
ПРИМЕЧАНИЕ. Если установлен новый статический
смеситель, рекомендуется провести промывку основы
во избежание укрепления боковых стен. Выполните
инструкции раздела Промывка основы на стр. 44.
11. Плотно прижмите металлическую часть пистолета
к заземленной металлической емкости. Нажмите на
пусковой курок пистолета и не отпускайте его, пока
в модуле дисплея не появится сообщение "OK"
("В норме") и сигнальная стойка (при наличии) не
загорится зеленым светом.
ПРИМЕЧАНИЕ. Для обеспечения хорошей смеси может
потребоваться дополнительное дозирование.
r_255179_промывка
