Настройка
38 334326E

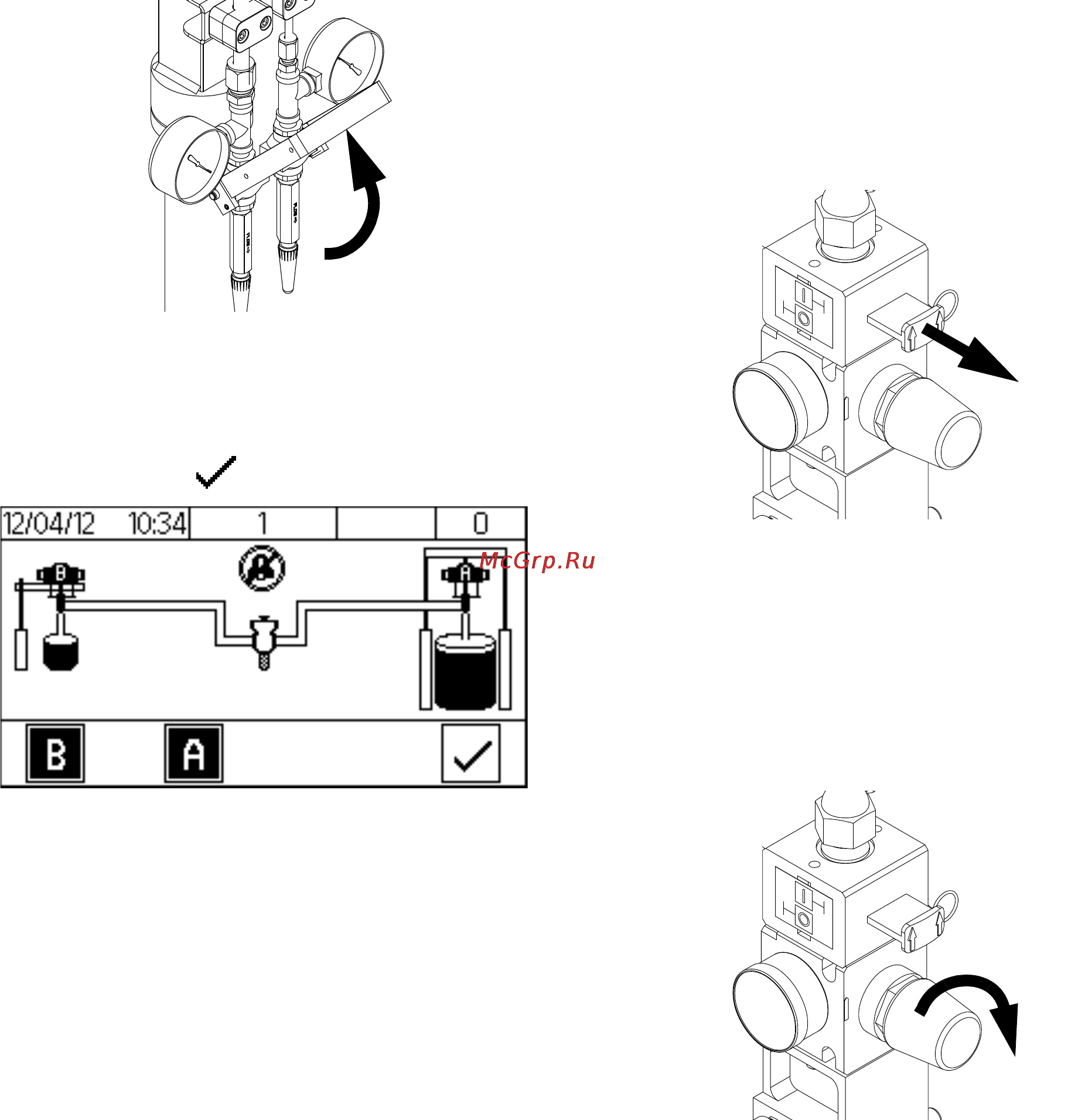

f. Распределяйте материал в контейнер для
отходов, пока обе линии подачи основы (A) и
катализатора (B) не будут промыты и пока из
них не выйдет весь воздух.
g. Закройте блок калибровочной проверки.
h. Прочистите сопла блока калибровочной
проверки и установите колпачки JIC.
i. Активируйте в модуле DM.
4. Выполните калибровку
устройства.
Выполняйте указанную далее процедуру при начальной
настройке устройства, при замене расходомеров или
при необходимости в повторной калибровке.
a. Включите блокиратор пускового курка.
b. Откройте золотниковые клапаны
пневматического двигателя для подачи
основы (A) и катализатора (B).
c. Установите значения для регуляторов
пневматического двигателя подачи основы (A)
и катализатора (B).
MD2 или Ultra-lite с гибким шлангом:
4,8 бара (480кПа, 70 фунтов на кв. дюйм).
Ultra-lite со смесителем Tri-core:
5,9бара (586кПа, 85фунтов на кв. дюйм)
