Установка
32 334326E
18.Установите вспомогательные
принадлежности.
Подробные сведения см. в руководстве по эксплуатации
комплектов вспомогательных принадлежностей для
усовершенствованного дозатора стекольных работ
ExactaBlend AGP.

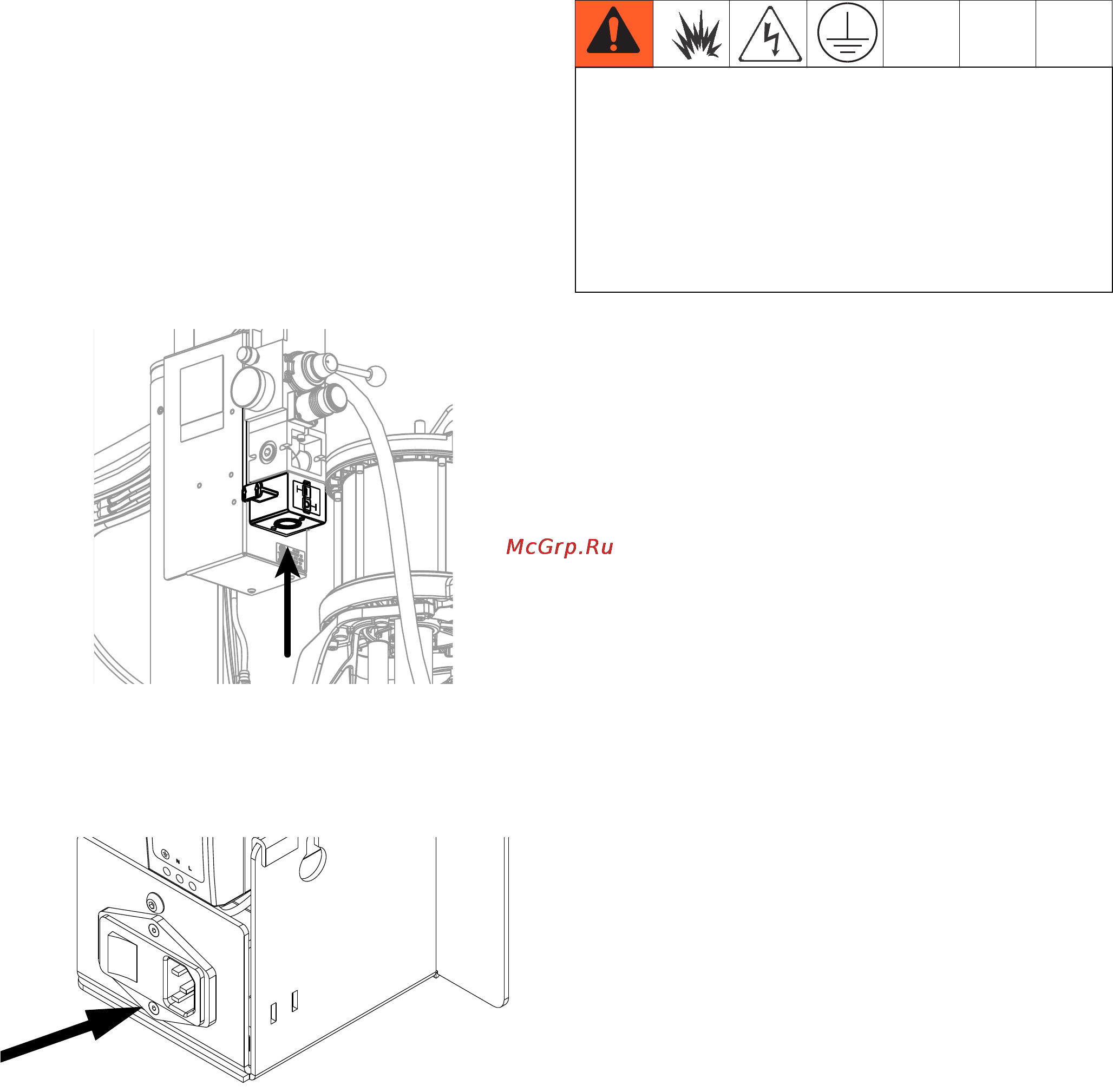

19.Включите подачу воздуха
вустройство.
ПРИМЕЧАНИЕ. Размер порта впуска воздуха составляет
3/4 npt (f ).
20.Подведите электропитание
кустройству.
Подключите шнур питания к электрическому блоку.
Заземление
Устройство. Заземление с помощью шнура питания,
предоставленного клиентом.
Контейнер для подачи жидкости. Соблюдайте
местные правила и нормы.
Емкости для растворителя, используемые при
промывке. Соблюдайте местные правила и нормы.
Используйте только токопроводящие металлические
емкости, помещенные на заземленную поверхность.
Не ставьте емкость на непроводящую поверхность,
например на бумагу или картон, так как это нарушит
электропроводность цепи заземления.
Для обеспечения электропроводности цепи
заземления при промывке или снятии давления.
Плотно прижмите металлическую часть
пистолета/распределительного клапана к боковой
поверхности заземленной металлической емкости
и затем запустите пистолет/клапан.
Для сокращения риска возникновения статического
разряда или поражения электрическим током
оборудование должно быть заземлено. При наличии
статического или электрического разряда пары могут
воспламениться или взорваться. Ненадлежащее
заземление может привести к поражению
электрическим током. Заземление предусматривает
провод для отвода электрического тока.
