Установка
334326E 23

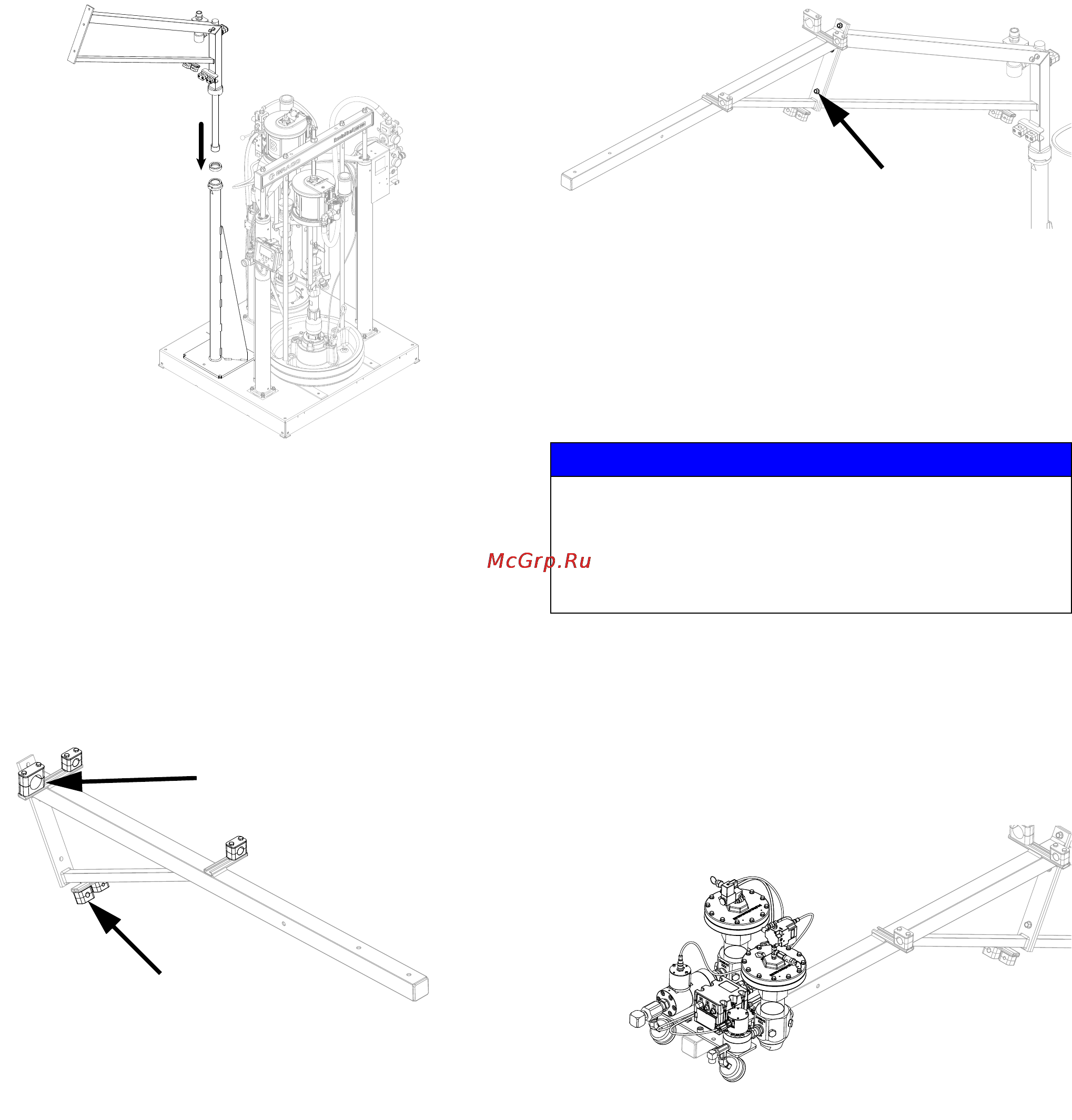

3. Установите основание стрелы
на основание устройства.
Сдвиньте основание стрелы по мачте основания
устройства.
4. Установите шланговые
хомуты на стойку
передней стрелы.
Вручную затяните все шланговые хомуты.
ПРИМЕЧАНИЕ. Чтобы четко понять, как устанавливать
шланговые хомуты, см. действия 8 и 10.
5. Установите стойку передней
стрелы на основание стрелы.
Затяните все крепежи с усилием 33 Н•м (24футофунта).
6. Установите жидкостную
плату на стойку передней
стрелы.
a. Затяните крепежи жидкостной платы с усилием
33 Н•м (24футофунта).
b. Возвратите на место регуляторы давления
жидкости, если они были сняты перед
установкой.
Только калибровочная
проверка
Хомут шланга подачи смолы
УВЕДОМЛЕНИЕ
Подъем жидкостной платы только одним человеком
может привести к травме. Воспользуйтесь
подъемным механизмом, привлеките к этой
процедуре несколько человек или снимите
регуляторы давления жидкости перед установкой.
