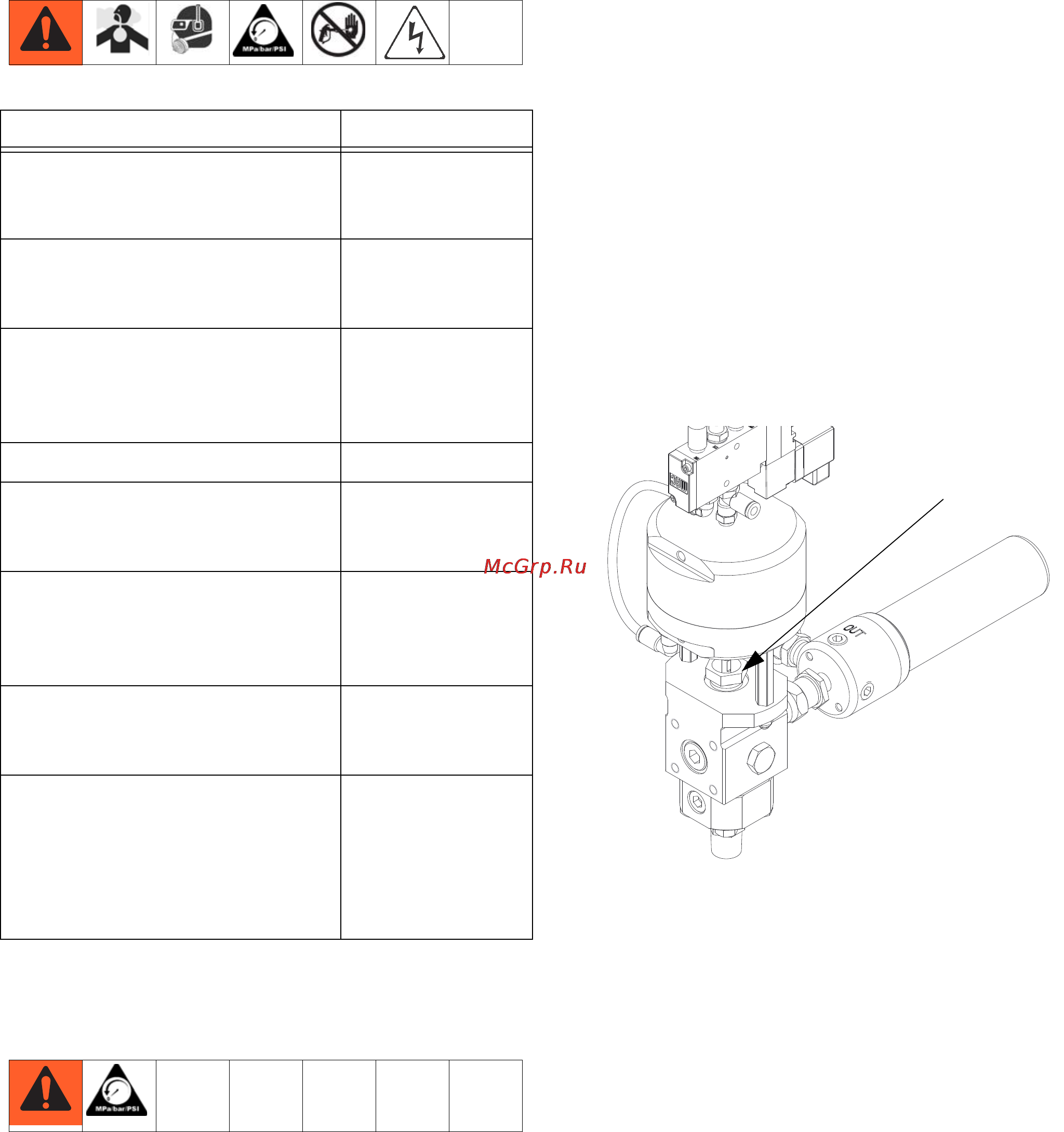

Техническое обслуживание
52 334326E
Техническое обслуживание
Регулировка уплотнительных
гаек
ПРИМЕЧАНИЕ. При регулировании уплотнительных
гаек давление должно быть равно нулю. Давление
воздуха в баках подачи слишком высокое.
1. Выполните инструкции раздела Процедура снятия
давления, page 46, включая снятие давления
воздуха в баках.
2. Нанесите на уплотнительные гайки дозирующих
насосов жидкость для щелевых уплотнений (TSL).
3. После добавления жидкости TSL затяните
уплотнительные гайки дозирующих насосов с
усилием 67,5 Н•м (50футофунтов). Соблюдайте
инструкции, приведенные в руководстве 311762
по эксплуатации нижнего блока насоса Xtreme.
4. Нанесите на уплотнительную гайку дозирующего
клапана жидкость для щелевых уплотнений (TSL).
5. После добавления жидкости TSL затяните
уплотнительные гайки дозирующих клапанов на
1/4оборота, после того как гайка войдет в контакт с
уплотнителями. Усилие затяжки должно составить
приблизительно 16–18Н•м (145–155дюймофунтов).
Фильтры
Раз в неделю поверяйте, очищайте и заменяйте
(при необходимости) перечисленные ниже фильтры.
• Модели S100 и U100.
Выпускной фильтр катализаторного насоса
предоставляется с 60ячейками на линейный дюйм.
В наличии имеется два комплекта замены фильтра
с 60ячейками на линейный дюйм– 224459.
• Модели P100.
Выпускной фильтр катализаторного насоса
предоставляется с 30ячейками на линейный дюйм.
В наличии имеется два комплекта замены фильтра
с 30ячейками на линейный дюйм– 224458.
Уплотнения
Раз в неделю следует проверять и затягивать щелевые
уплотнения в насосах и дозирующем клапане.
Операция Расписание
Более подробную информацию см.
в соответствующих руководствах
к компонентам оборудования.
По мере
необходимости
Проверьте блок фильтра
катализатора (B) во избежание
кристаллизации.
Еженедельно
Убедитесь, что выпускные
отверстия блока калибровочной
проверки не загрязнены и не
засорены.
Еженедельно
Проверьте влагопоглотитель. Еженедельно
Проверьте корпус ограничителя и
штифтовой блок во избежание
кристаллизации.
Еженедельно
U100: Проверьте емкость со
смазкой для изоцианатов для
выявления признаков изменения
цвета.
Ежедневно
Выполните инструкции раздела
Выключение и установите
конический колпак.
Ежедневно
Отрегулируйте уплотнительные
гайки.
При просачивании
жидкости для
щелевых
уплотнений через
уплотнительную
гайку
TSL
