Установка
334326E 25

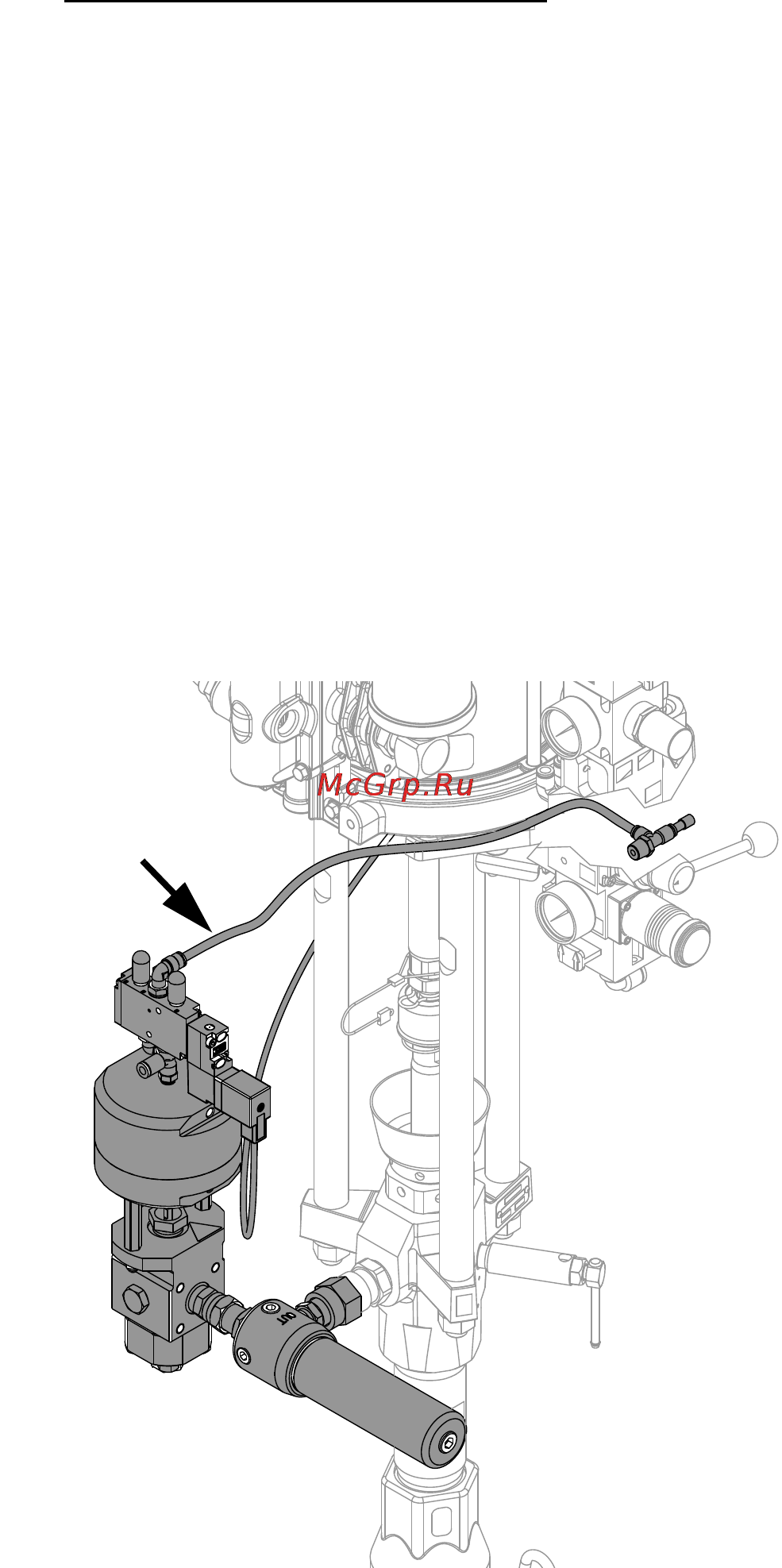

9. Только модель P100.
Установите дозирующий
клапан.
a. Затяните все фитинги во избежание утечек.
b. Установите источник подачи воздуха от
встроенных пневматических элементов
управления подачей катализатора.
c. Подсоедините кабель соленоида от порта 3
модуля FCM. См. раздел Модуль
регулирования подачи жидкости (FCM) на
стр. 20. Предусмотрите достаточную длину для
извлечения плунжера из контейнера с
материалом.
Наклейка "100"
