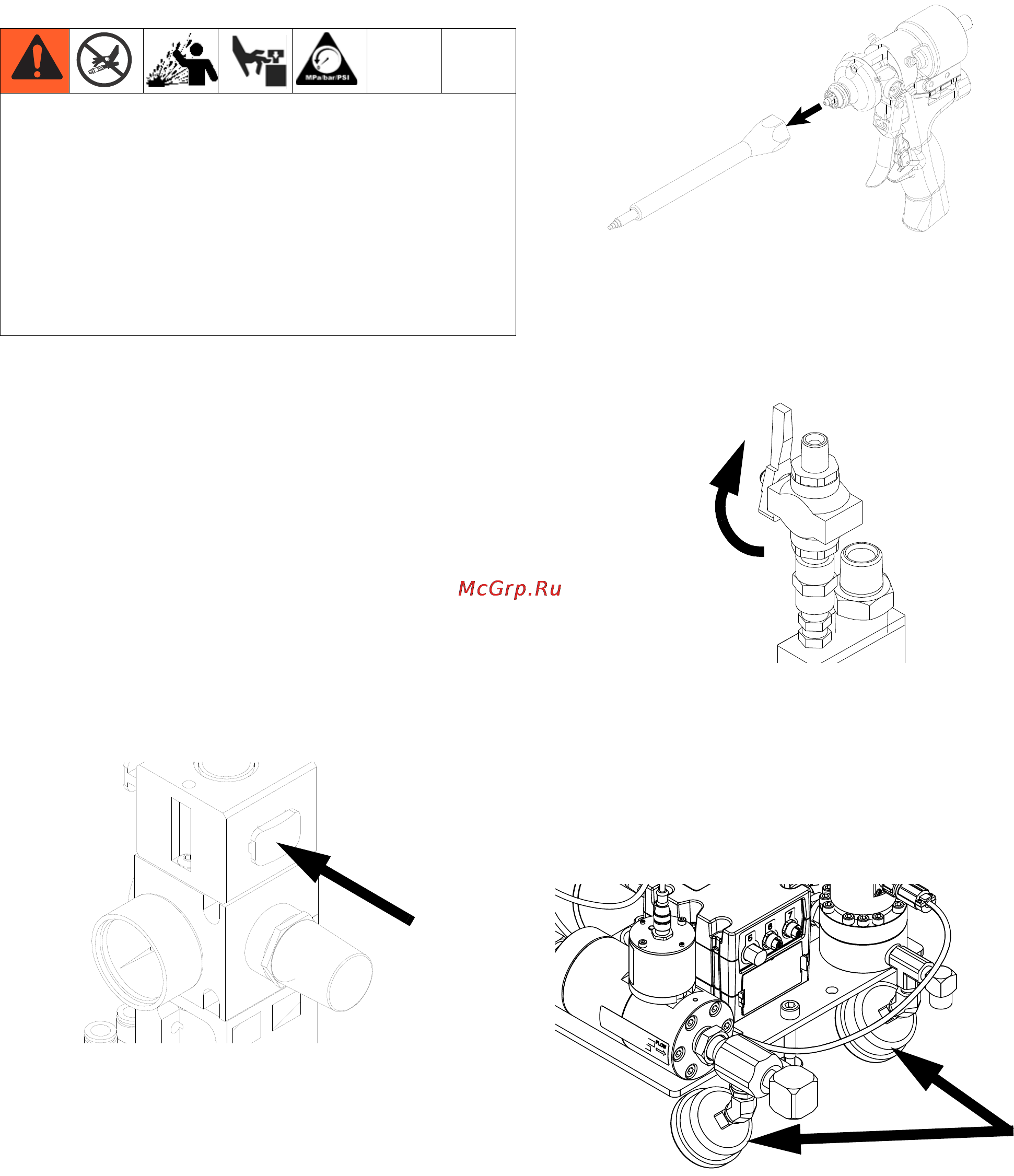

Процедура снятия давления
46 334326E
Процедура снятия
давления
1. Если на устройство подается электропитание,
выполните инструкции раздела Промывка основы
на стр. 44.
Если электропитание не подается на устройство,
перейдите к следующему действию.
2. Модели S100 и P100. Закройте золотниковые
клапаны пневматического двигателя для подачи
основы (A) и катализатора (B).
Модель U100. Закройте золотниковый клапан
пневматического двигателя для подачи основы
(A) и шаровой клапан подачи материала в
нагнетательном баке. Выпустите воздух из
нагнетательного бака, открыв ручной клапан
стравливающего типа.
MD2:
a. Извлеките статический смеситель.
b. Откройте шаровой клапан подачи
катализатора (B), расположенный рядом
с распределительным аппликатором.
c. Выключите блокиратор пускового курка.
d. Направьте пистолет в контейнер для отходов
и нажмите на пусковой курок для снятия
давления.
e. Убедитесь, что манометр показывает "0".
Это оборудование будет оставаться под давлением
до тех пор, пока давление не будет снято вручную. Во
избежание получения серьезной травмы, вызванной
жидкостью под давлением (например, в результате
прокола кожи, разбрызгивания жидкости и контакта
с движущимися деталями), после завершения
распыления и перед чисткой, проверкой либо
обслуживанием оборудования выполняйте
процедуру снятия давления.
