Установка
334326E 31

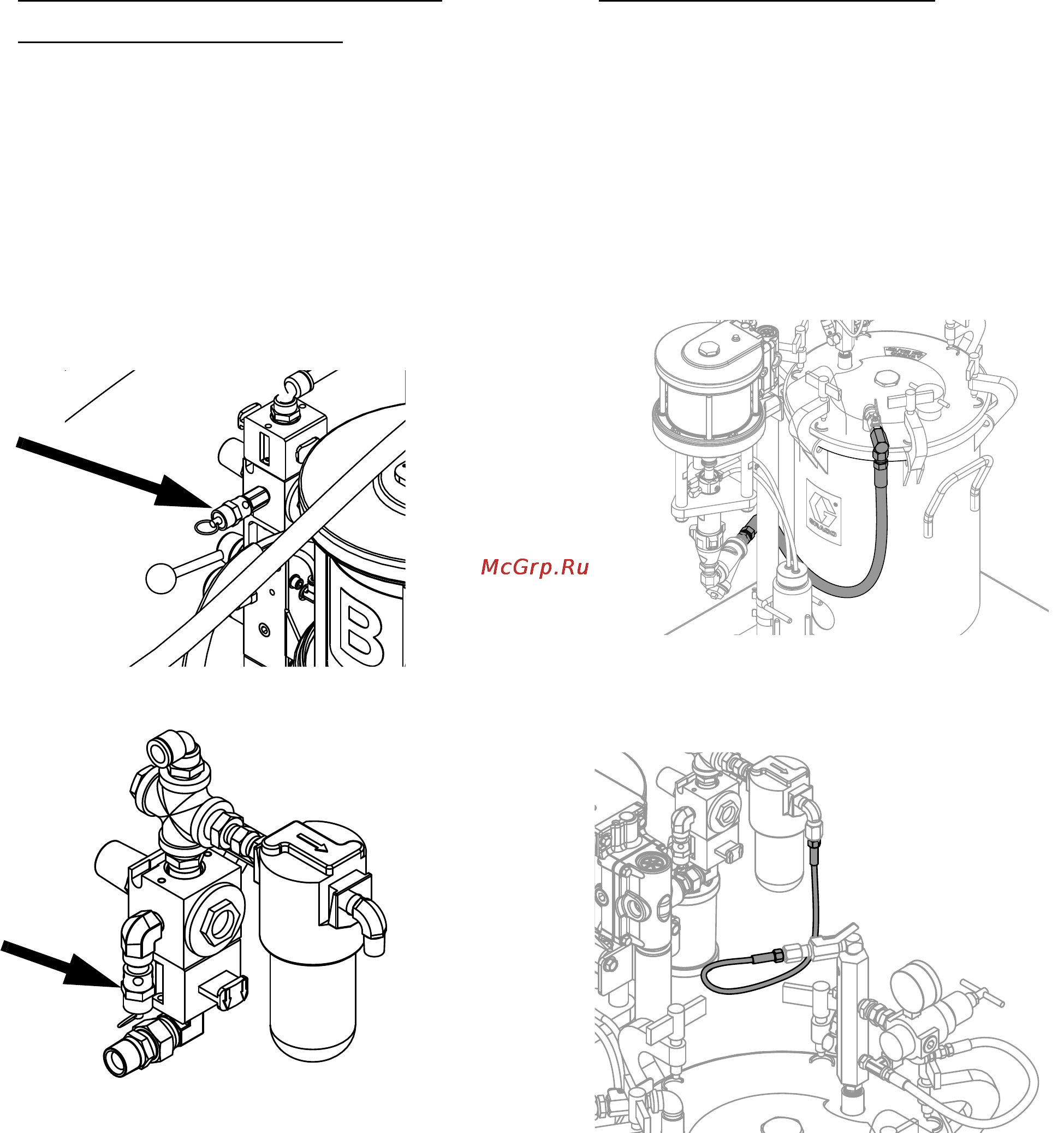

16.Только модели Ultra-lite со
смесителями Tri-core. Замените
предохранительный клапан
на двух встроенных
пневматических элементах
управления.
Замените стандартный предохранительный клапан на
двух встроенных пневматических элементах управления
подачей основы (A) и катализатора (B), используя
предохранительный клапан для распределительного
клапана Ultra-lite со смесителем Tri-core.
17.Только модели U100.
Разместите и подключите
нагнетательный бак.
a. Установите нагнетательный бак на основании
устройства.
b. Подключите линию подачи химических веществ
от нагнетательного бака к впускному отверстию
фильтра жидкости, используя предоставленный
фитинг.
c. Подключите воздушную линию от встроенных
пневматических элементов управления
подачей основы (A) к нагнетательному баку.
Представлена модель U100
Представлена модель S100
