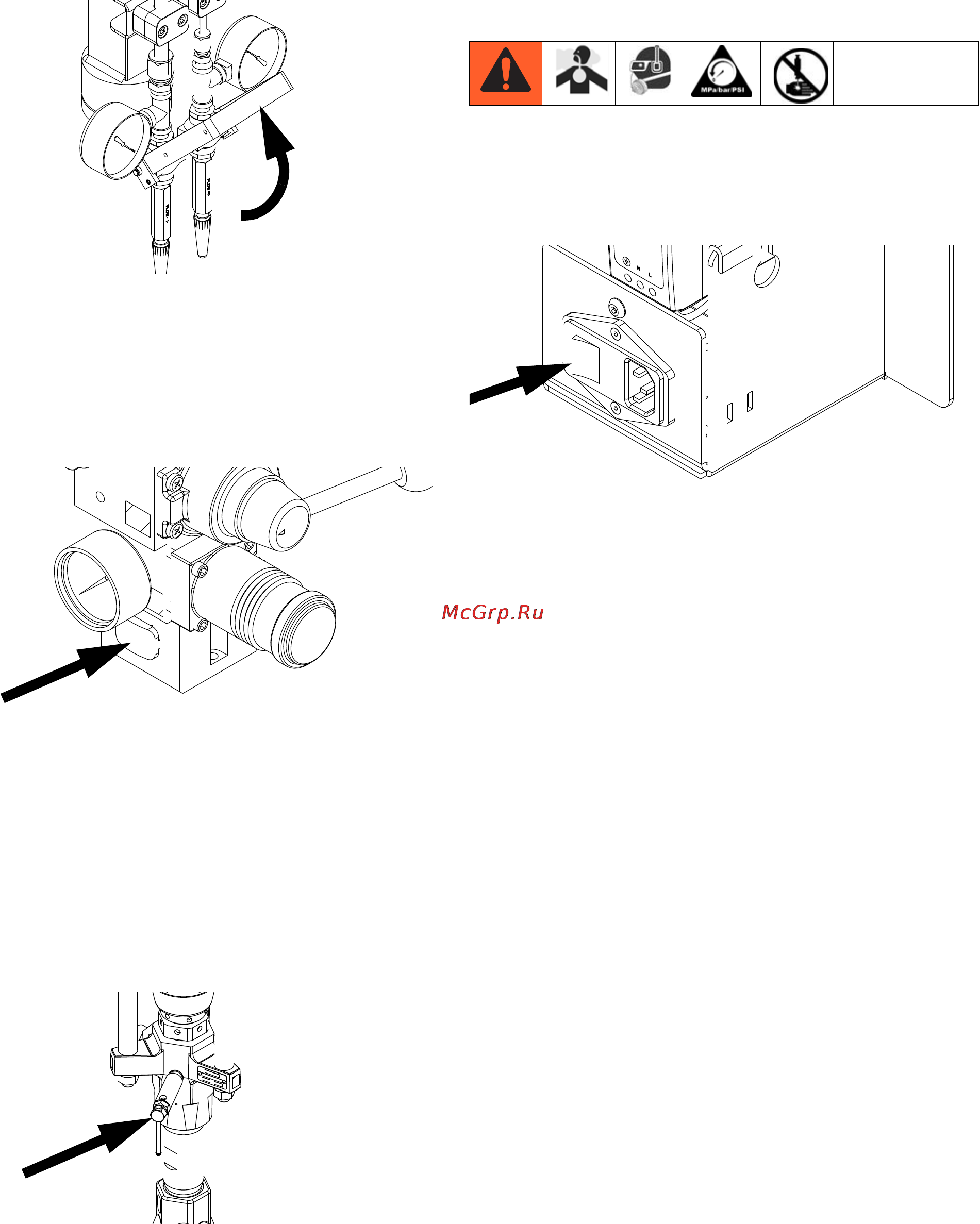

Выключение
48 334326E
e. Закройте блок калибровочной проверки.
f. Прочистите сопла блока калибровочной
проверки и установите колпачки JIC.
g. Закройте главные пневматические
золотниковые клапаны для подачи основы
(A) и катализатора (B).
h. Если электропитание не подается на
устройство, установите контейнер для отходов
под стравливающими клапанами насоса.
Откройте стравливающие клапаны насоса.
Очистите стравливающие клапаны насоса
после завершения.
ПРИМЕЧАНИЕ. В системах U100 клапан стравливания
катализатора расположен в выпускном фильтре насоса.
Выключение
1. Выполните инструкции раздела Процедура снятия
давления на стр. 46.
2. Выключите подачу питания к электрическому блоку.
