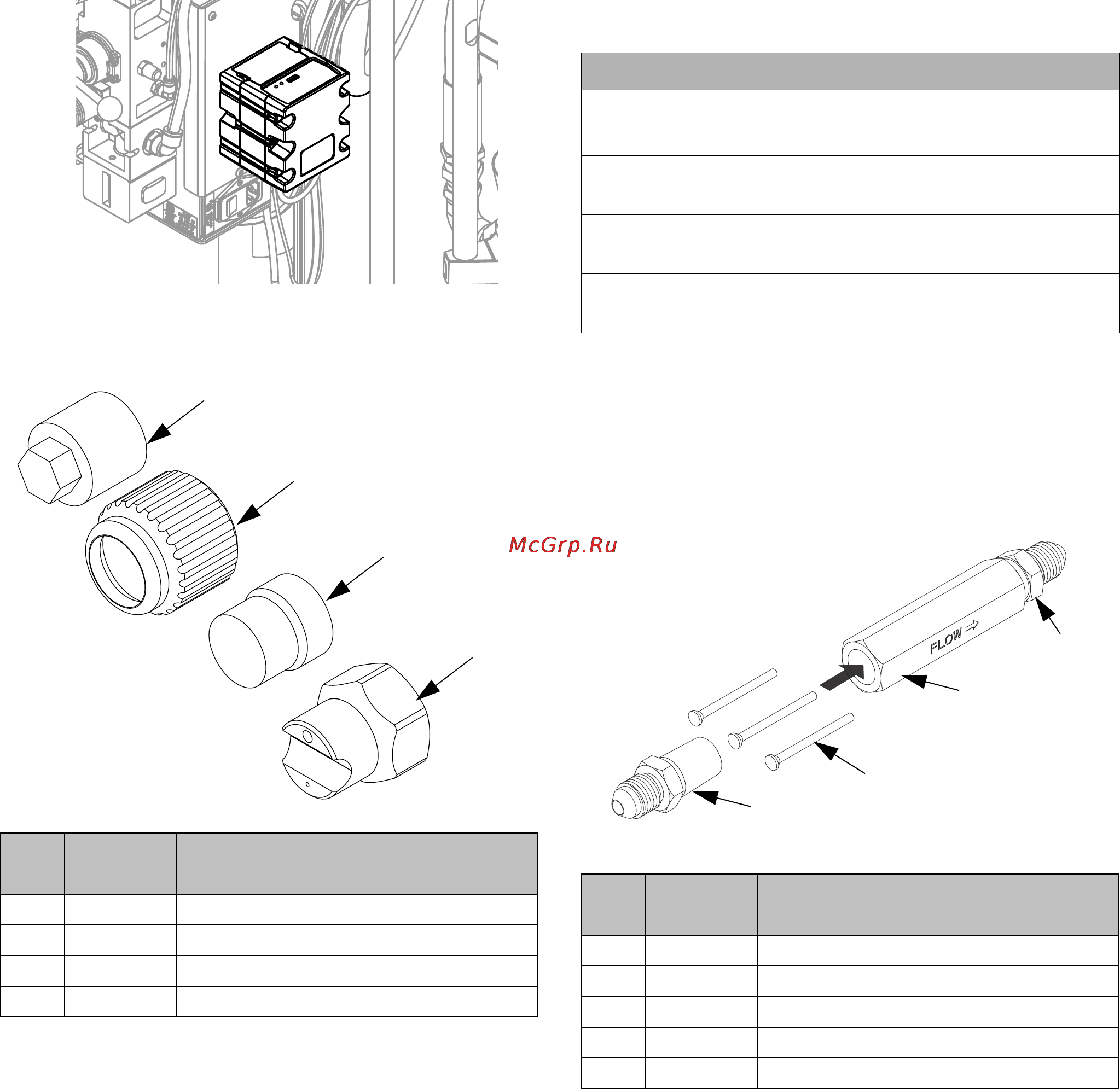

Комплекты и вспомогательные принадлежности
334326E 61
Комплект USB 24R936
Позволяет пользователю контролировать и загружать
информацию о состоянии устройства.
Компоненты носовой части MD2
Шланги подачи катализатора (B)
Позволяют пользователю сбалансировать давление
материала в линии подачи катализатора (B), изменяя
диаметр шланга.
Комплект ограничителей 24R804
Позволяет пользователю сбалансировать давление
материала в линии подачи катализатора (B), изменяя
размер штифта.
Спра
в. №
Арт. Описание
201 15V628 Конический колпак 10:1
202 15K688 Стопорная гайка
203 24P850 Проверка соотношения 10:1
204 256793 Сборочный инструмент
203
201
202
204
Арт. Описание
16W047
ШЛАНГ, блок, 2,3 x 1524мм, 6k, полиамид
16V531
ШЛАНГ, блок, 3,2 x 1524мм, 6k, полиамид
16V219
ШЛАНГ, блок, 6,4 x 1524мм, 5k, нерж.
сталь, оплеточный
16V220
ШЛАНГ, блок, 9,5 x 1524мм, 5k, нерж.
сталь, оплеточный
16V221
ШЛАНГ, блок, 12,7 x 1524мм, 5k, нерж.
сталь, оплеточный
Спра
в. №
Арт. Описание
101 16V360 КОРПУС, ограничителя, 1/4npt
102 16V356 ШТИФТ, ограничителя, №1, 2,4мм
103 16V359 ШТИФТ, ограничителя, №2, 2,5мм
104 16V357 ШТИФТ, ограничителя, №3, 2,6мм
105 124961 ФИТИНГ, 04 JIC x 1/4npt
101
102,
103,
104
105
105
