Установка
334326E 29

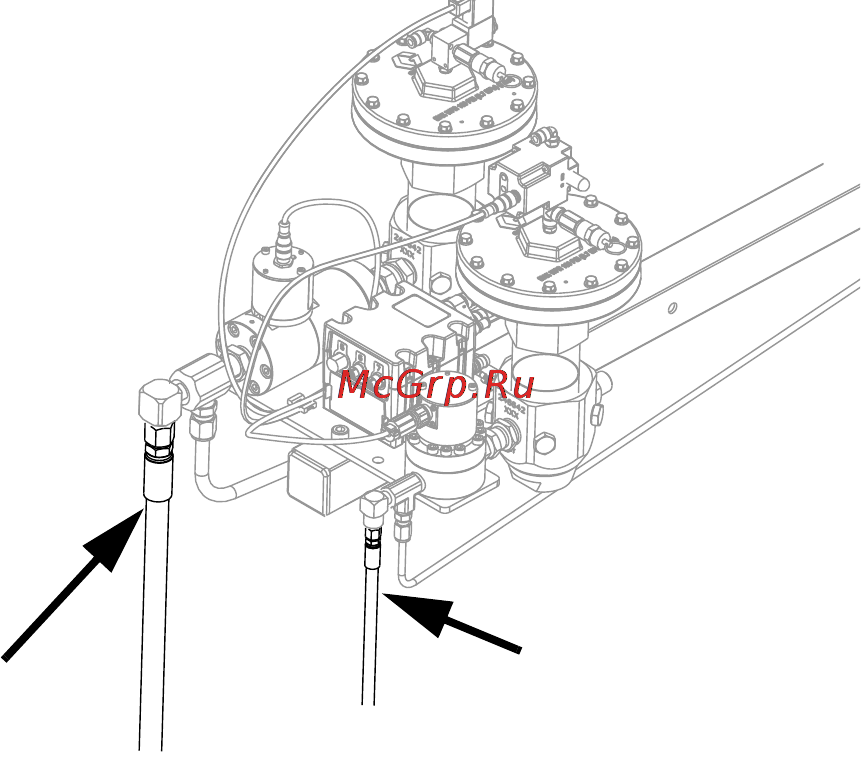

14.Подключите шланги с
оплеткой для подачи
катализатора (B) и основы (A)
к жидкостной плате.
Затяните все фитинги во избежание утечек.
Катализатор
Основа
