ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
êìëëäàâ
12

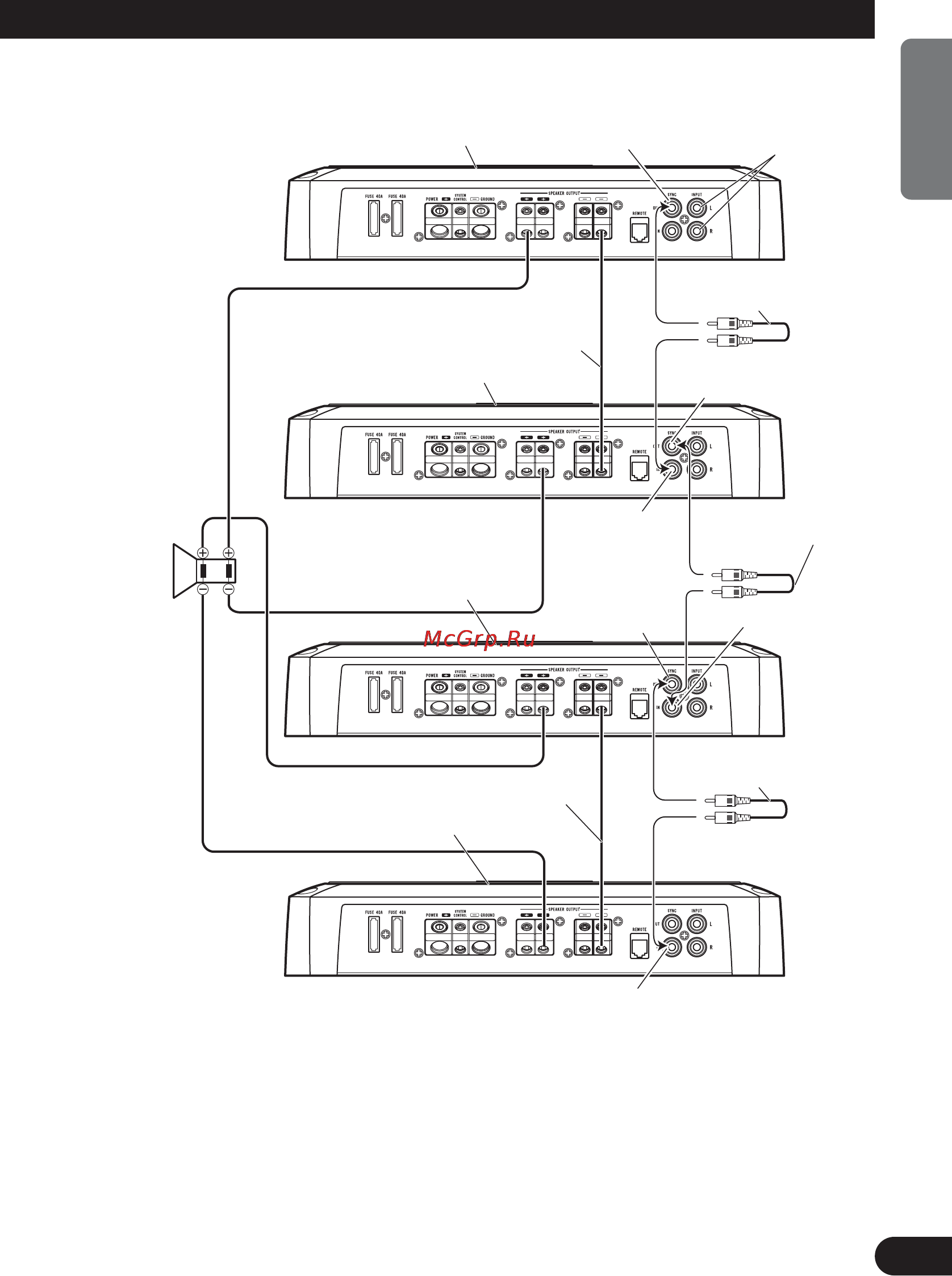

Four Amplifier (Ex. Bridge)
MODE SELECT switch
must be in MASTER position.
Connecting wire with RCA
pin plugs (sold separately).
Connect to a car stereo.
For details, see the
“Connection Diagram”.
MODE SELECT switch must be
in SYNC INV position.
MODE SELECT switch must be
in SYNC INV position.
Connecting wire with
RCA pin plugs (sold
separately).
Connecting wire with RCA
pin plugs (sold separately).
Connecting speaker wire (sold separately).
SYNC OUT
SYNC IN
SYNC OUT
SYNC IN
2 Ω to 16 Ω
•Only use speakers having an impedance of 2 Ω to 16 Ω. In addition, in the case of connecting multiple
speakers with a bridge, check that the synthetic impedance is at least 2 Ω.
• The setting of the POWER MODE switch varies according to the speaker impedance. Slide the POWER
MODE switch to the HI-CURRENT position if the impedance is from 2 Ω to less than 4 Ω, or slide it to the
NORMAL position if the impedance is from 4 Ω to 16 Ω. The same setting is used for four amplifiers.
•When switching to the SYNC INV mode, the stoper over the MODE SELECT switch must be removed off
and you can find SYNC INV switch. Remove the stoper after checking that connections are correct.
SYNC OUT
SYNC IN
Connecting speaker wire (sold separately).
Connecting speaker wire (sold separately).Connecting speaker wire (sold separately).
MODE SELECT switch must be
in SYNC INV position.
