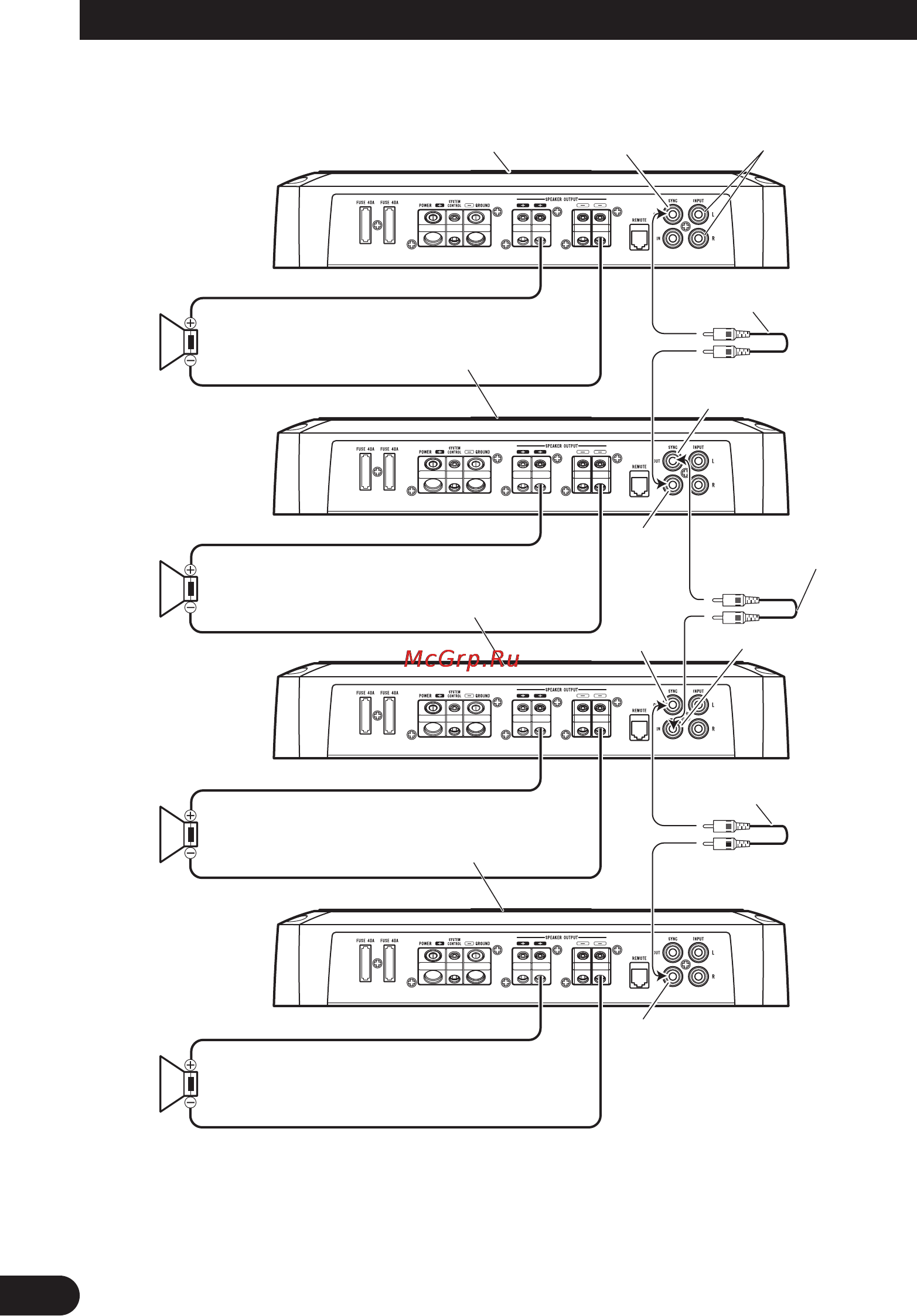

Come collegare l’unità
Quattro amplificatori
SYNC OUT
SYNC IN
SYNC
OUT
SYNC IN
•Impiegare altoparlanti con impedenza compresa tra 1
Ω
e 8
Ω
.
• L’impostazione del selettore POWER MODE varia in funzione dell’impedenza degli altoparlanti. Per mag-
giori informazioni in merito si rimanda alla sezione “Regolazione di questa unità”. La stessa impostazione
deve essere eseguita per tutti e quattro gli amplificatori.
SYNC OUT
SYNC IN
Il commutatore MODE SELECT deve
trovarsi nella posizione MASTER.
Da collegare all’impianto stereo
del veicolo. Per dettagli in merito
si prega di vedere la sezione
“Schema di collegamento”.
Come collegare con spine
tipo RCA (venduto a parte).
Come collegare con spine
tipo RCA (venduto a parte).
Come collegare con spine
tipo RCA (venduto a parte).
Il commutatore MODE SELECT
deve trovarsi nella posizione SYNC.
Il commutatore MODE SELECT
deve trovarsi nella posizione SYNC.
Il commutatore MODE SELECT deve
trovarsi nella posizione SYNC.
da 1
Ω
a
8
Ω
da 1
Ω
a
8
Ω
da 1
Ω
a
8
Ω
da 1
Ω
a
8
Ω
