Aansluiten van het toestel

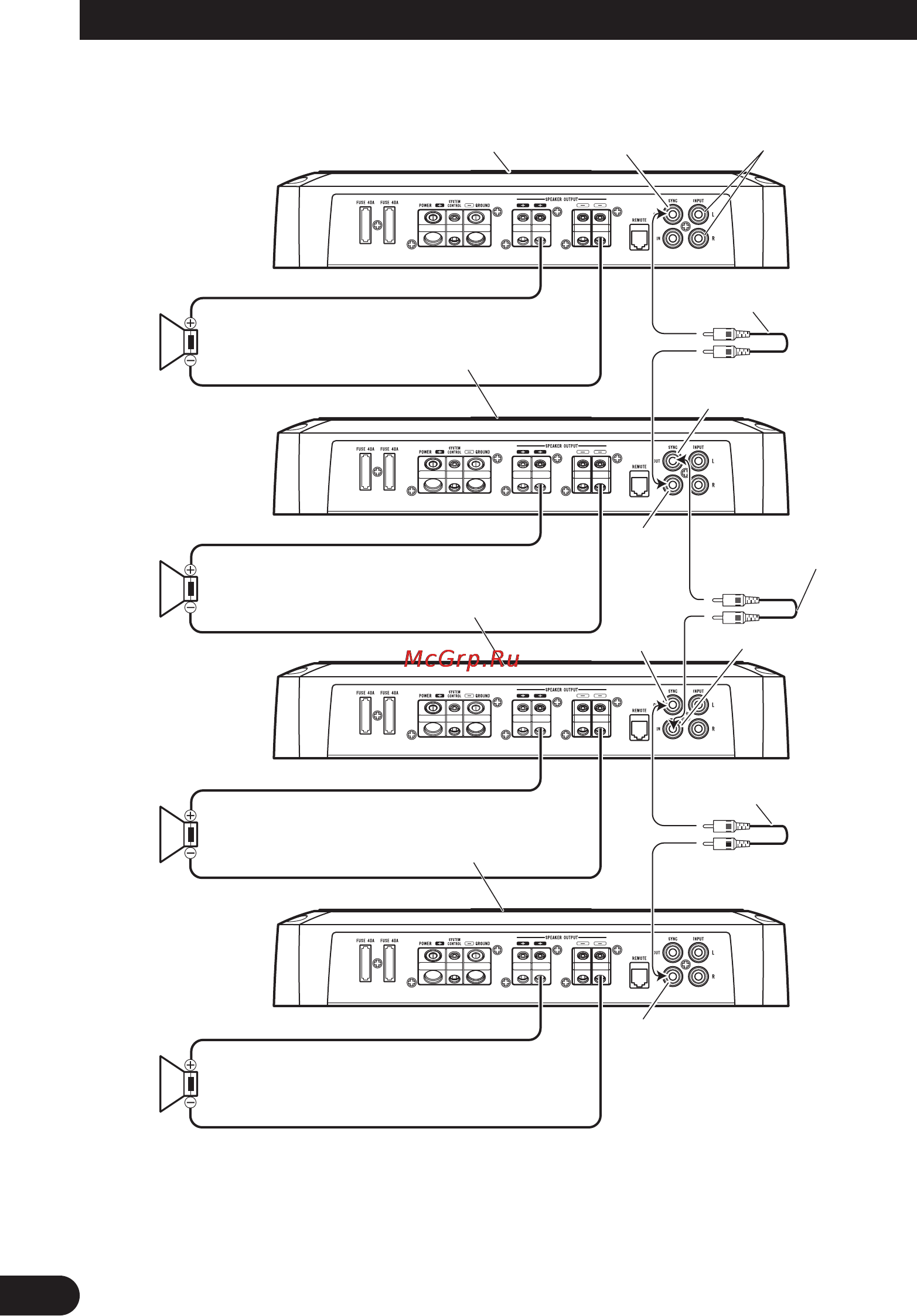

Vier versterkers
SYNC OUT
SYNC IN
SYNC
OUT
SYNC IN
•Gebruik luidsprekers met een impedantie van 1 Ω tot 8 Ω.
•De instelling van de POWER MODE schakelaar hangt af van de luidsprekerimpedantie. Zie “Instellen van
het toestel” voor details. Voor vier versterkers wordt dezelfde instelling gebruikt.
SYNC OUT
SYNC IN
De MODE SELECT schakelaar
moet op MASTER staan.
Aansluiten op een autostereo.
Zie het “Aansluitschema”
voor details.
Verbindingssnoer met RCA (tulp)
stekkers (los verkrijgbaar).
Verbindingssnoer met RCA (tulp)
stekkers (los verkrijgbaar).
De MODE SELECT schakelaar
moet op SYNC staan.
De MODE SELECT schake-
laar moet op SYNC staan.
De MODE SELECT schakelaar
moet op SYNC staan.
1 Ω tot
8 Ω
1 Ω tot
8 Ω
1 Ω tot
8 Ω
1 Ω tot
8 Ω
Verbindingssnoer met RCA
(tulp) stekkers (los verkrijgbaar).
