9

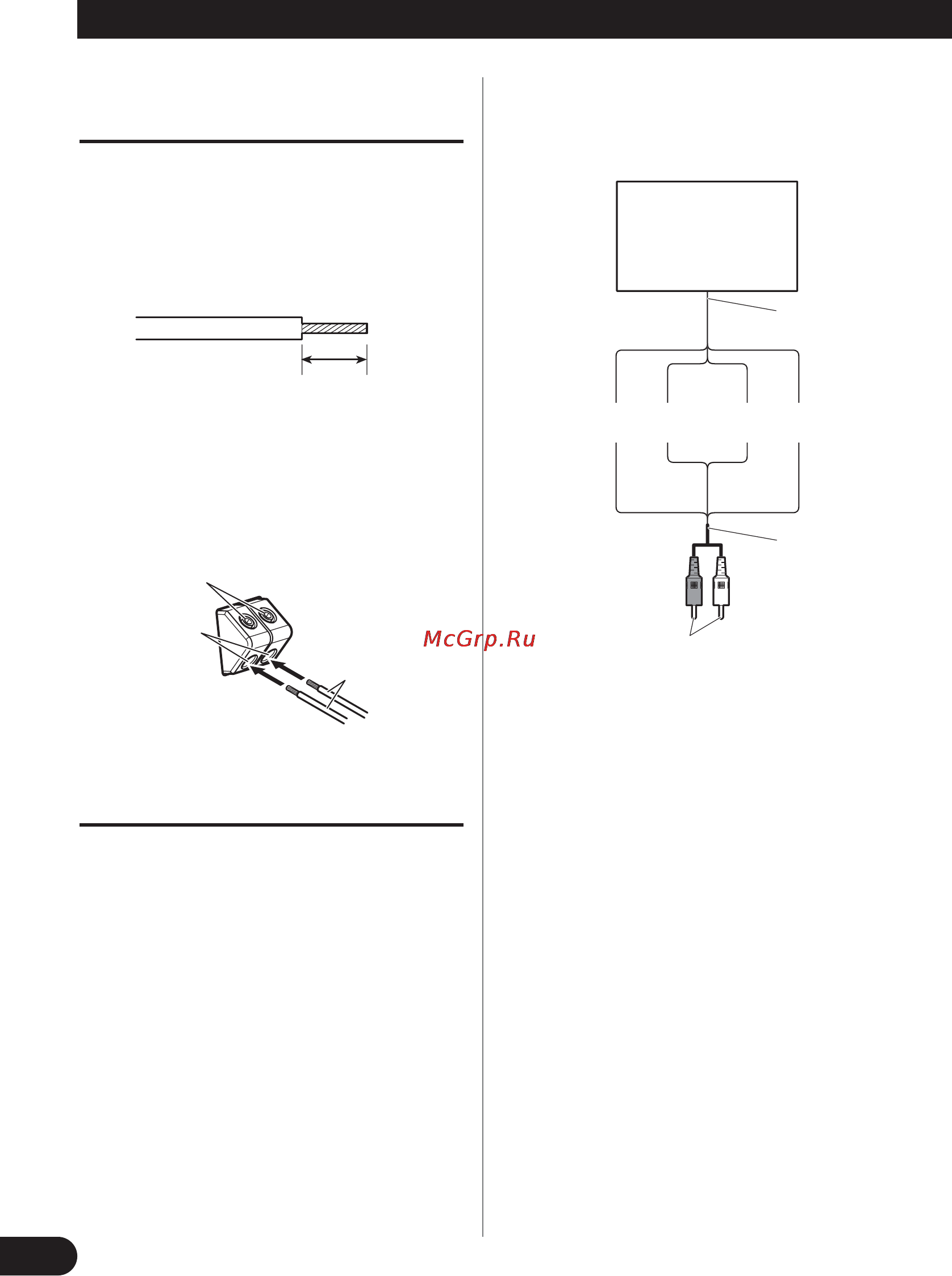

Come collegare l’unità
Come collegare il terminale di
uscita degli altoparlanti
• Per l’altoparlante è consigliabile usare un cavo da
AWG 10 a AWG 16.
1. Con delle pinzette o un taglierino
rimuovere all’estremità dei cavi
d’altoparlante circa 10 mm a
12 mm di guaina isolante.
2. Collegare i cavi degli altoparlanti al
terminale di uscita degli altoparlanti.
• Fissare saldamente i cavi con le viti per
morsetti.
Utilizzo dell’ingresso altoparlanti
Con i cavetti d’ingresso altoparlanti
provvisti di spina RCA, forniti in
dotazione, collegare all’amplificatore i
cavetti dell’uscita altoparlanti
dell’apparecchio stereo dell’auto.
• Fare scorrere il selettore a destra (SP).
Connessioni in caso di utilizzo
dell’ingresso altoparlanti.
•Collegando il cavo d’uscita altoparlanti
dell’apparecchio stereo dell’auto
all’amplificatore, quest’ultimo si accende
automaticamente all’accensione dell’apparecchio
stereo dell’auto. In tal caso non è necessario
collegare il cavo del telecomando del sistema.
• Qualora il collegamento tra amplificatore e unità
principale sia eseguito utilizzando un cavo d’in-
gresso diffusori provvisto di spina RCA, esso si
accenderebbe solamente in caso di effettivo uti-
lizzo. Qualora siano connessi due o più amplifica-
tori sincronizzati, tutti questi e l’unità principale
devono essere collegati mediante il cavo di tele-
comando del sistema.
Nota:
• Il cavo del telecomando del sistema deve essere
collegato quando non si desidera che
l’amplificatore si accenda all’accensione
dell’apparecchio stereo dell’auto.
per circa 10 mm a 12 mm
Viti del terminale
Terminale
di uscita degli
altoparlanti
Cavo di
altoparlante
Uscita
altoparlanti
Cavetto d’ingresso
altoparlanti
provvisto di spina
RCA
Al presa d’ingresso tipo
RCA di questa unità.
Apparecchio stereo
dell’auto
Bianco: Nero: Nero: Rosso:
Sinistra + Sinistra ≠ Destra ≠ Destra +
