13
Raccordement de l’appareil

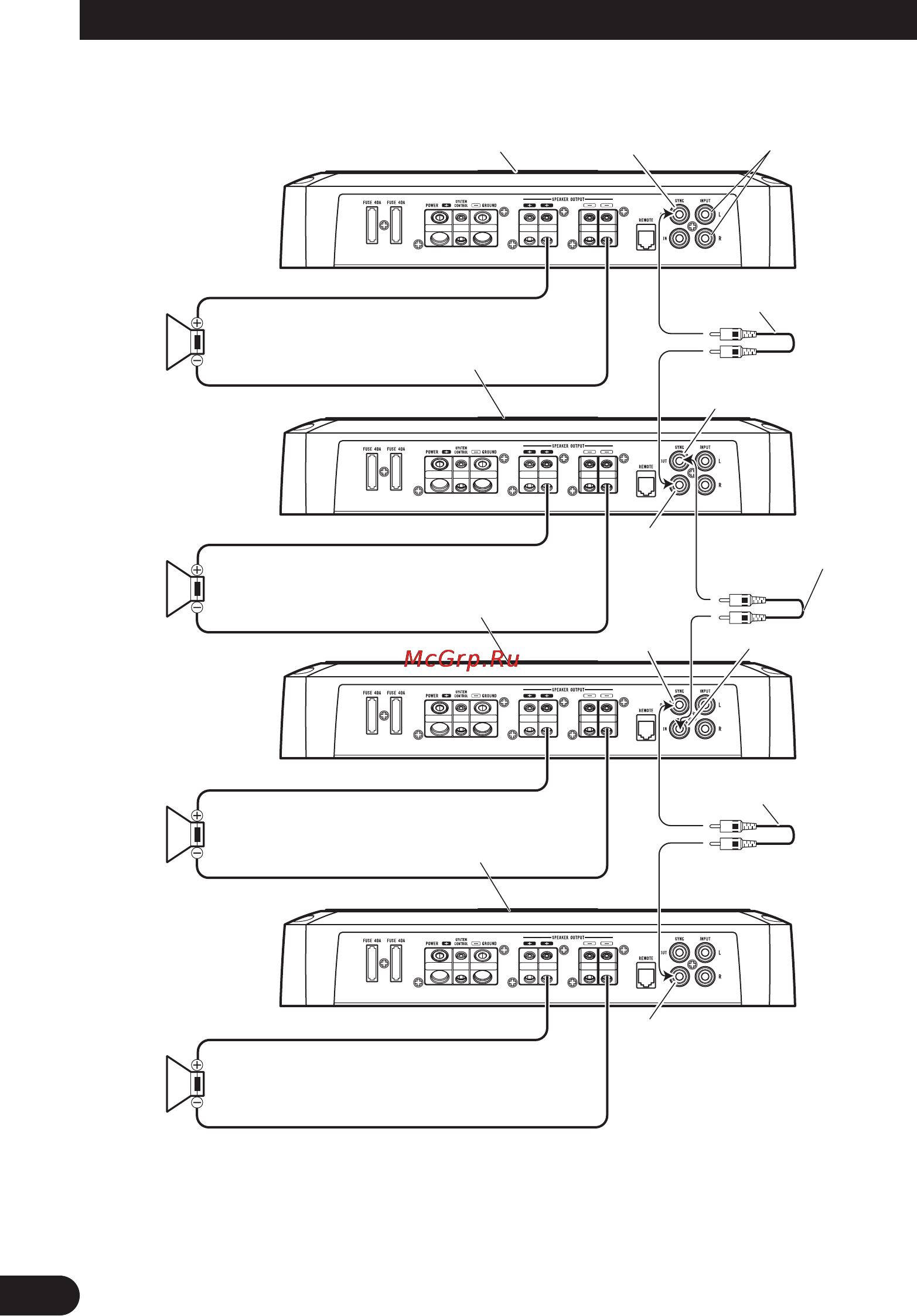

Quatre amplificateurs
SYNC OUT
SYNC IN
SYNC
OUT
SYNC IN
•Utilisez des haut-parleurs avec une impédance comprise entre 1 Ω et 8 Ω.
• Le réglage du commutateur POWER MODE varie en fonction de l’impédance des enceintes. Reportez-vous
à la section “Réglage de l’appareil” pour plus de détails. Le même réglage est utilisé pour les quatre
amplificateurs. Le même réglage est utilisé pour les quatre amplificateurs.
SYNC OUT
SYNC IN
Le commutateur MODE SELECT
doit être sur la position MASTER.
Connectez à un autoradio.
Pour les détails, référez-vous à la
section “Schéma de raccordement”.
Connexion de cable munis de prises
Cinch (RCA) (vendus séparément).
Connexion de cable munis de prises
Cinch (RCA) (vendus séparément).
Connexion de cable munis de prises
Cinch (RCA) (vendus séparément).
Le commutateur MODE SELECT
doit être sur la position SYNC.
Le commutateur MODE SELECT
doit être sur la position SYNC.
Le commutateur MODE SELECT
doit être sur la position SYNC.
1 Ω à 8 Ω
1 Ω à 8 Ω
1 Ω à 8 Ω
1 Ω à 8 Ω
