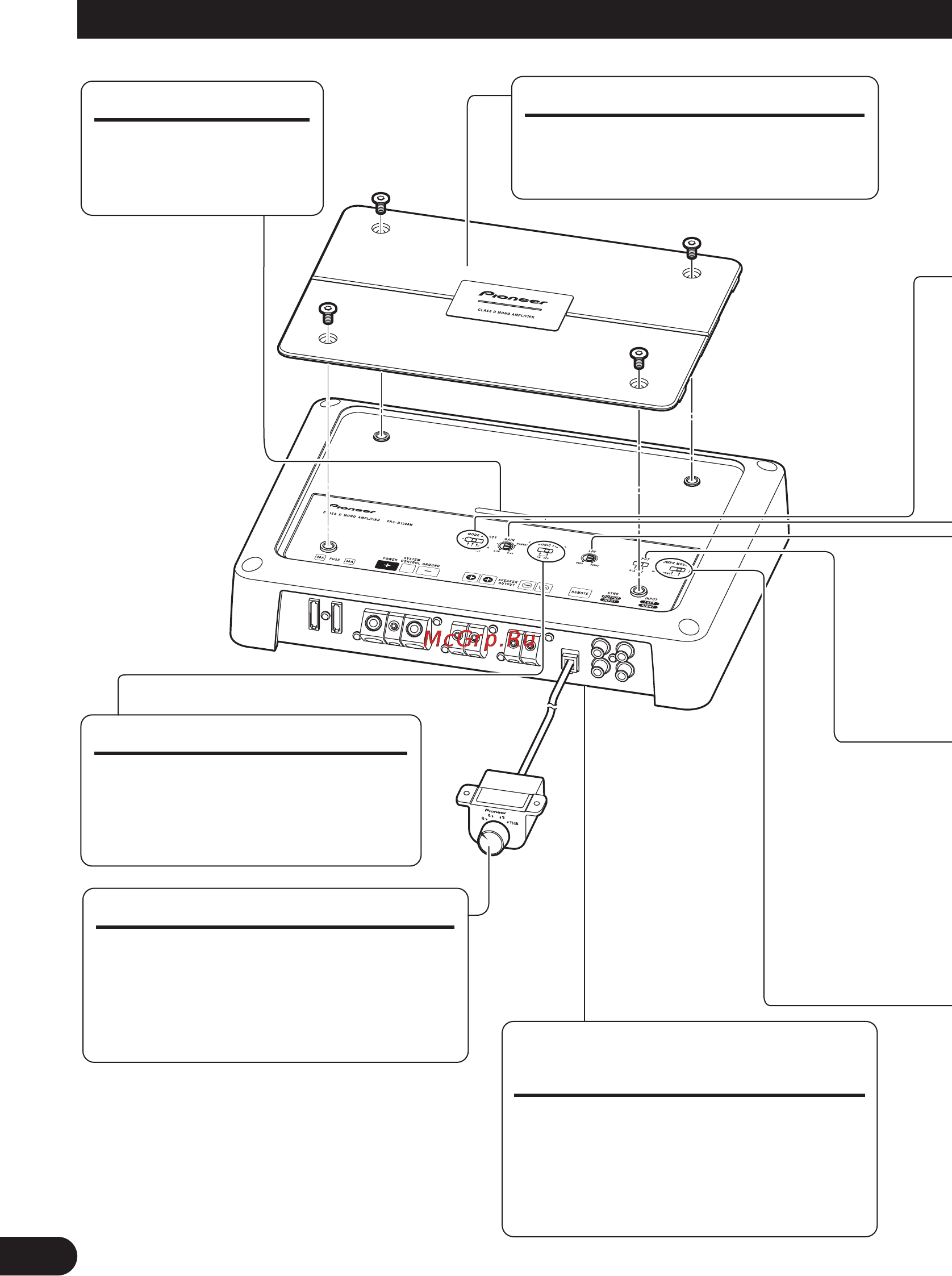

Setting the Unit
Power Indicator
The power indicator
lights when the power
is switched on.
Top Cover
Before setting up the unit, unfasten
the screws with a 4 mm hexagonal
wrench and remove the top cover.
Bass Boost Control
You can select a bass boost level from
0, 6, 9 and 12 dB.
For instruction of connecting the bass
boost remote control to the amplifier,
see the “Connection Diagram” section.
BFC (Beat Frequency Control)
Switch
BFC switch is on the bottom of the
unit. If you hear a beat while listening
to an MW/LW broadcast with your car
stereo, change the BFC switch using a
small standard tip screwdriver.
Subsonic Select Switch
The subsonic filter cuts inaudible
frequencies below 20 Hz to elimi-
nate unwanted vibrations and min-
imize power loss.
•To adjust the switch, use standard tip screwdriver if needed.
