Pioneer PRS-D1200M [96/114] Installatie
![Pioneer PRS-D1200M [96/114] Installatie](/views2/1002066/page96/bg60.png)
15

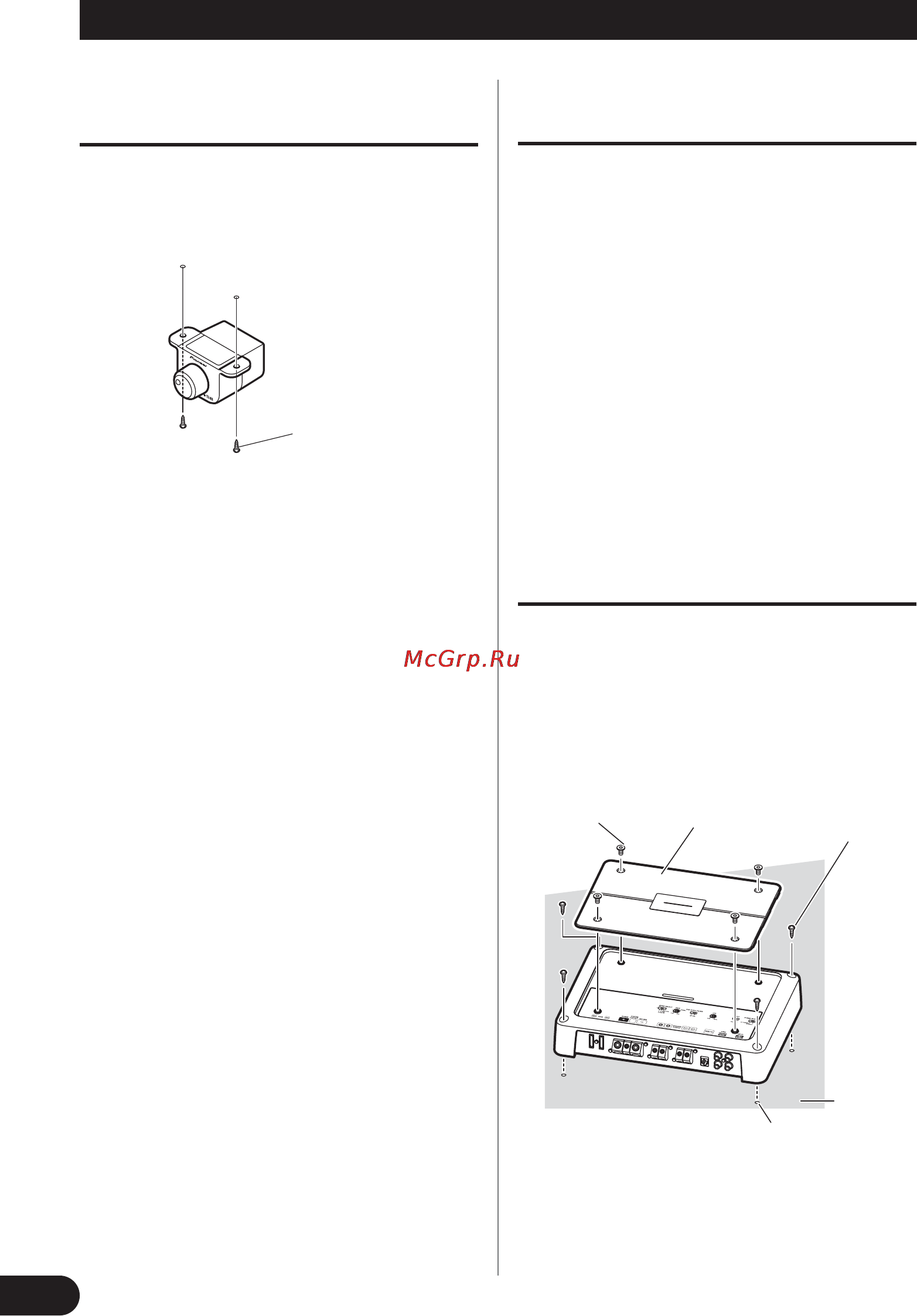

Installatie
Bevestigen van de Bass Boost
afstandsbediening
Bevestig deze met zelftappende schroeven (3 mm ×
10 mm) op een gemakkelijk toegankelijke plek,
bijvoorbeeld onder het dashboard.
Voorbeeld van installatie op de
vloermat of op het chassis
1. Zet de versterker op de plaats waar
hij moet worden geïnstalleerd. Steek
de bijgeleverde tapschroeven
(4 mm × 30 mm) in de schroefgaten.
Druk met een schroevendraaier op
de schroeven zodat ze een inkeping
maken op de plaats waar de gaten
voor de installatie moeten komen.
2. Boor gaten met een diameter van
2,5 mm op de plaatsen die zijn
gemerkt en installeer de versterker,
ofwel op de vloermat ofwel
rechtstreeks op het chassis.
Terugzetten van de bovenafdekking
1. Pas de bovenafdekking netjes op het
toestel en doe de schroeven terug.
•Zet de afdekking op de juiste manier terug op
de versterker.
2. Draai de schroeven vast met een
inbussleutel van 4 mm.
Zelftappende schroef
(3 mm × 10 mm)
Schroef
Bovenafdekking
Boor een gat met een
diameter van 2,5 mm
Tapschroeven
(4 mm × 30 mm)
Vloermat
of chassis
