Anschluss der Einheit

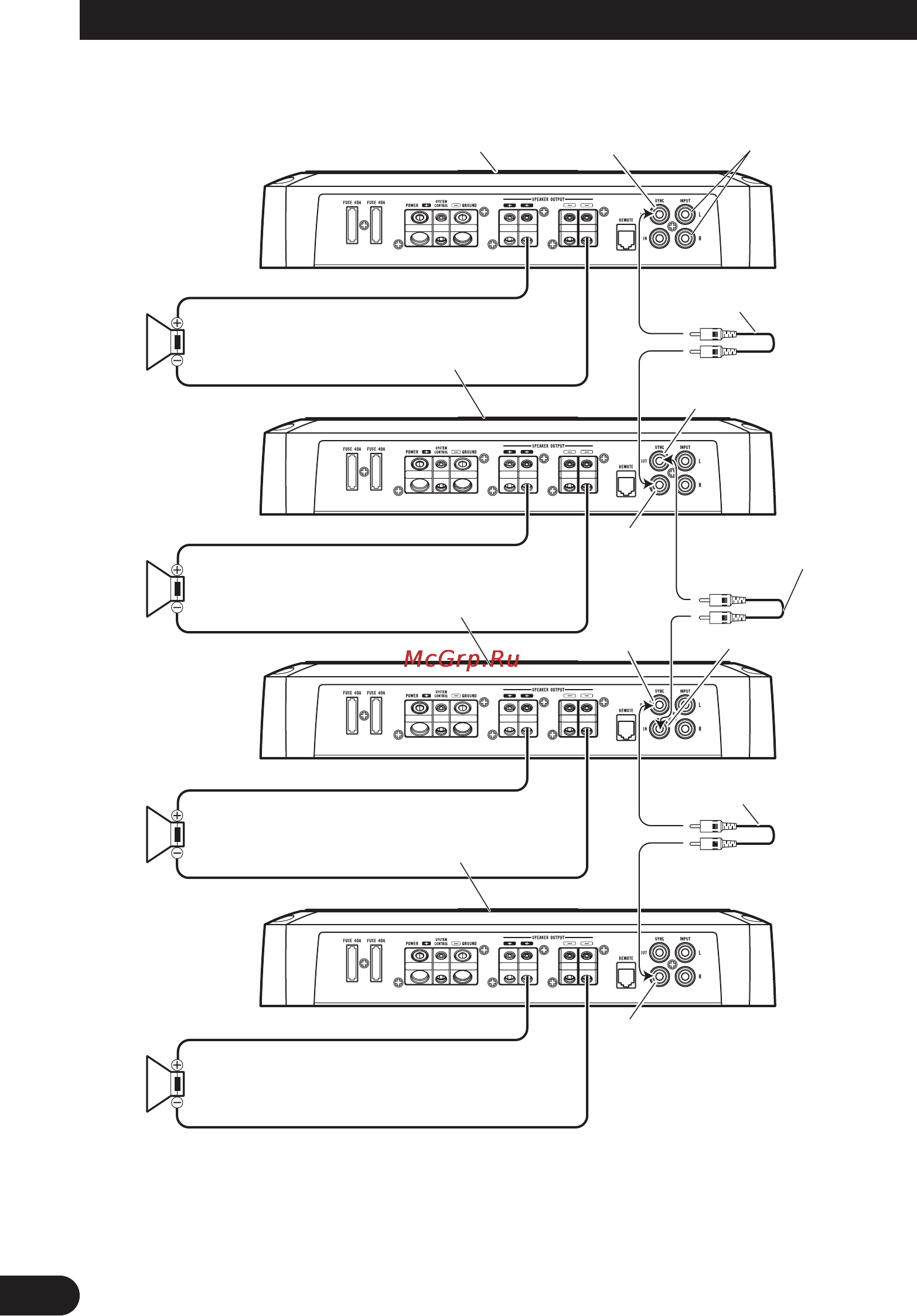

Vier Verstärker
SYNC OUT
SYNC IN
SYNC
OUT
SYNC IN
•Verwenden Sie Lautsprecher mit einer Impedanz zwischen 1 Ω und 8 Ω.
•Die Einstellung des POWER MODE-Schalters hängt von der Lautsprecherimpedanz ab. Genaueres hierzu
finden Sie im Abschnitt “Einstellen dieses Geräts”. Dieselbe Einstellung wird für vier Verstärker
verwendet.
SYNC OUT
SYNC IN
Der MODE SELECT-Schalter muss sich
in der Position MASTER befinden.
Mit Auto-Stereoanlage verbinden.
Bezüglich Einzelheiten siehe Abschnitt
“Anschlussschema”.
Anschlusskabel mit RCA-Stiftsteckern
(im Handel erhältlich).
Anschlusskabel mit RCA-Stiftsteckern
(im Handel erhältlich).
Anschlusskabel mit RCA-Stiftsteckern
(im Handel erhältlich).
1 Ω bis
8 Ω
1 Ω bis
8 Ω
1 Ω bis
8 Ω
1 Ω bis
8 Ω
Der MODE SELECT-Schalter muss
sich in der Position SYNC befinden.
Der MODE SELECT-Schalter muss
sich in der Position SYNC befinden.
Der MODE SELECT-Schalter muss
sich in der Position SYNC befinden.
