Pioneer PRS-D1200M [20/114] Ajuste de esta unidad
![Pioneer PRS-D1200M [20/114] Ajuste de esta unidad](/views2/1002066/page20/bg14.png)
3

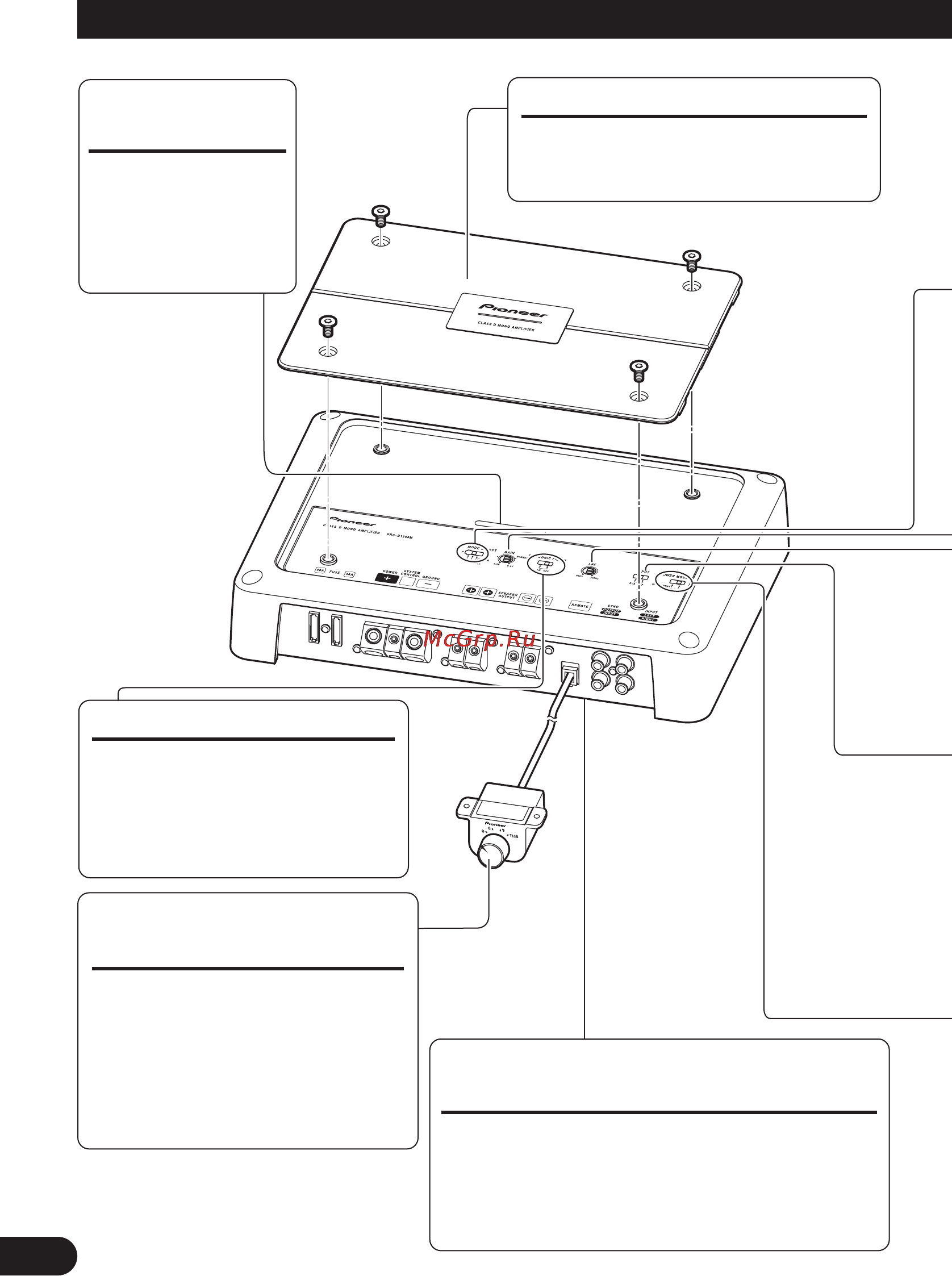

Ajuste de esta unidad
•Utilice un destornillador para ajustar el interruptor, si se requiere.
Indicador de
alimentación
El indicador de
alimentación se
ilumina cuando la
unidad se encuentra
activada.
Cubierta superior
Antes de montar la unidad, desapriete
los tornillos con una llave hexagonal
de 4 mm y quite la cubierta superior.
Interruptor BFC (Control de la
frecuencia de batido)
El interruptor BFC se encuentra en la parte inferior de
la unidad. Si se oye un batido durante la escucha de una
transmisión MW/LW con el equipo estéreo de
automóvil, cambie el interruptor BFC utilizando un
destornillador pequeño.
Control de refuerzo de
graves
Se puede seleccionar un nivel de
refuerzo de graves de 0, 6, 9 y 12 dB.
Para las instrucciones acerca de la
conexión del control remoto de
refuerzo de graves al amplificador,
consulte la sección “Diagrama de
conexión”.
Interruptor selector subsónico
El filtro subsónico corta las
frecuencias inaudibles inferiores a 20
Hz, para eliminar las vibraciones
indeseables y minimizar la pérdida
de potencia.
