7
Come collegare l’unità

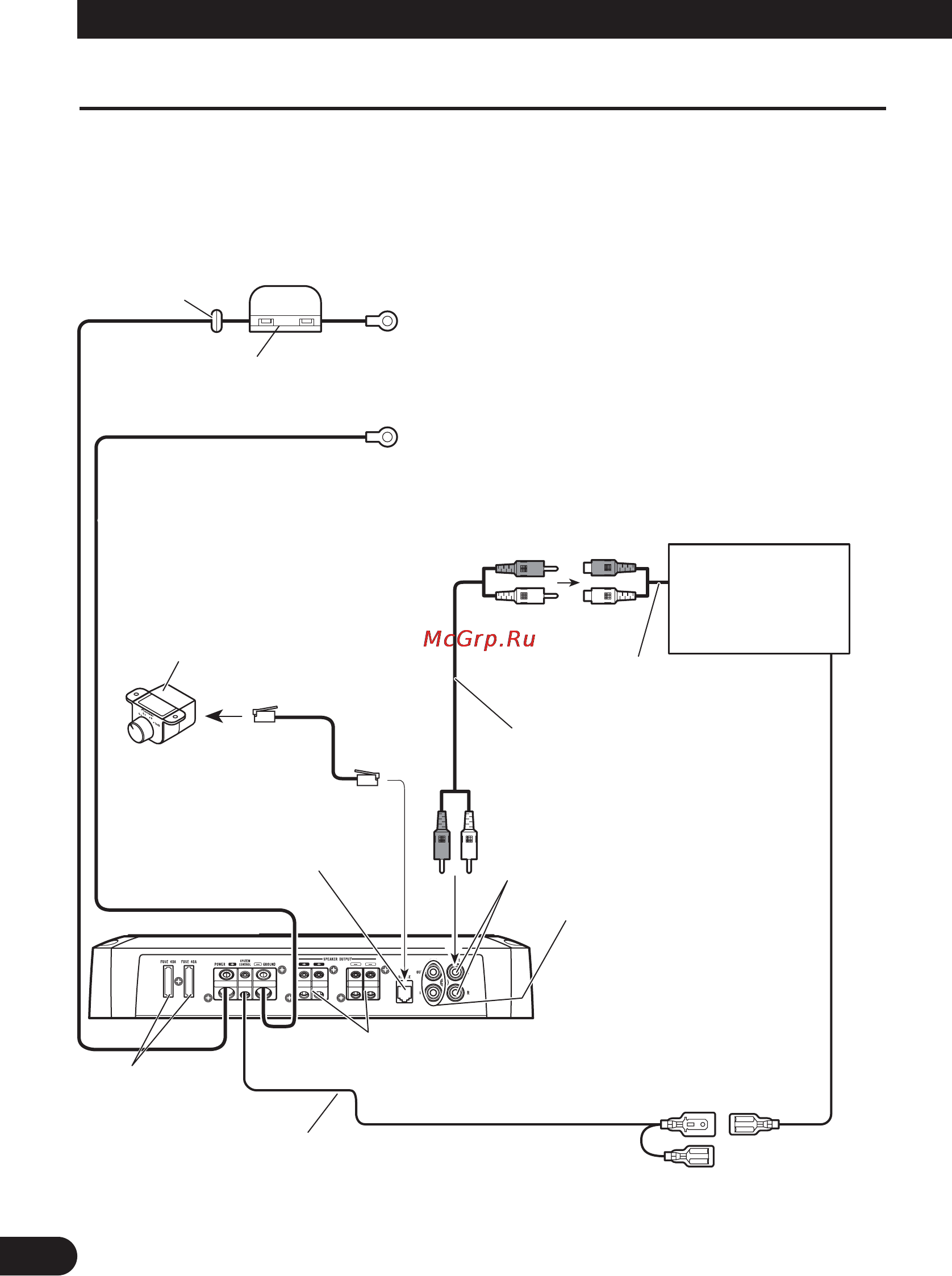

Schema di collegamento
•
Questo schema mostra le connessioni in caso di utilizzo dell’uscita esterna . Fare scorrere verso destra il selettore d’ingresso
(RCA).
•
In caso di collegamento all’ingresso RCA di un’uscita esterna proveniente dall’apparecchio stereo del veicolo, si raccomanda
di utilizzare la presa che fornisce la gamma sonora completa. Ciò è giustificato dal fatto che il filtro passa-basso
dell’amplificatore non può essere disattivato. Qualora tale presa non possa essere utilizzata si suggerisce di collegare l’uscita
del subwoofer all’ingresso RCA.
•
Le connessioni tuttavia differiscono qualora si utilizzi l’uscita altoparlanti. Per maggiori informazioni in merito si rimanda alla
sezione “Utilizzo dell’ingresso altoparlanti”. In entrambi i casi è necessario regolare la posizione del selettore d’ingresso. Per
maggiori informazioni in merito si rimanda alla sezione “Regolazione di questa unità”.
6 m
Impianto stereo
della macchina
con prese a spilli
di uscita RCA
Uscita esterna
Cavo di connessione con spine tipo RCA
(venduto separatamente).
Prese di ingresso tipo RCA
Cavo del telecomando del sistema (venduto separatamente)
Collegare il terminale maschio di questo cavo al terminale dell’impianto
stereo per il telecomando del sistema (SYSTEM REMOTE CONTROL). Il terminale femmina può
essere collegato al terminale di comando del relè dell’antenna automatica. Se l’impianto stereo della
macchina non presenta un terminale per il telecomando del sistema, collegare il terminale maschio
al terminale dell’alimentazione attraverso l’interruttore di accensione.
Terminale di uscita dell’altoparlanteVedere la
sezione “Collegamento dei cavi d’altoparlanti”
per le istruzioni sulla connessione degli
altoparlanti.
Telecomando di
espansione dei bassi
Presa per il comando di selezione
per l’espansione dei bassi Collegare
questa presa ed il telecomando di
espansione dei bassi per mezzo del
cavo del telecomando stesso.
Presa SYNC OUT/ SYNC IN
Per istruzioni sul collegamento
alla presa SYNC OUTPUT/SYNC
INPUT si prega di vedere la
sezione “Collegamento dei cavi
d’altoparlanti”.
Fusibile (40 A) × 2
Occhiello
Cavo rosso speciale della batteria [RD-228] (venduto
separatamente)
Dopo aver eseguito tutti gli altri collegamenti all’amplificatore,
collegare il terminale del cavo dell’amplificatore destinato alla
batteria al terminale positivo (+) della batteria.
Cavo di massa (nero) [RD-228] (venduto separatamente)
Collegare alla parte metallica della carrozzeria oppure dello
chassis.
Fusibile (40 A) × 2
