11
Anschluss der Einheit

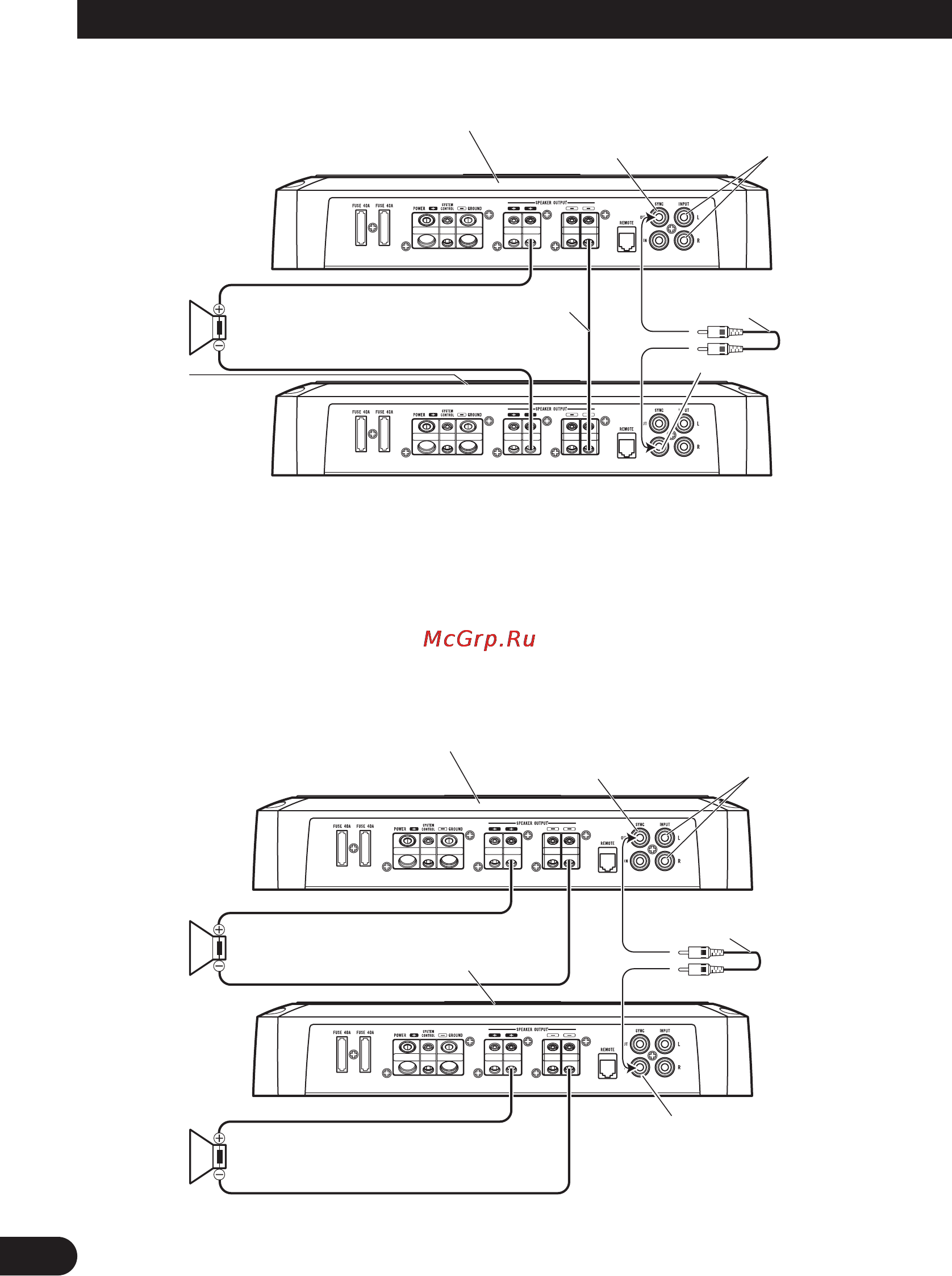

Zwei Verstärker (Ex. Brücke)
•Verwenden Sie nur Lautsprecher mit einer Impedanz zwischen 2 Ω und 16 Ω. Im Falle eines Anschlusses
mehrerer Lautsprecher mit einer Brücke vergewissern Sie sich außerdem, dass die synthetische Impedanz
mindestens 2 Ω beträgt.
•
Die Einstellung des POWER MODE-Schalters hängt von der Lautsprecherimpedanz ab. Für eine Impedanz
zwischen 2 Ω und weniger als 4 Ω stellen Sie den POWER MODE-Schalter auf HI-CURRENT, für eine Impedanz
zwischen 4
Ω
und 16 Ω stellen Sie ihn auf NORMAL.
Für beide Verstärker wird dieselbe Einstellung verwendet.
• Zum Schalten auf den Modus SYNC INV muss das Siegel über dem MODE SELECT Schalter abgezogen
werden, um Zugang zum SYNC INV-Schalter zu erhalten. Ziehen Sie das Siegel ab, nachdem Sie sich
vergewissert haben, dass die Anschlüsse stimmen.
Zwei Verstärker
•Verwenden Sie Lautsprecher mit einer Impedanz zwischen 1 Ω und 8
Ω
.
•
Die Einstellung des POWER MODE-Schalters hängt von der Lautsprecherimpedanz ab. Genaueres hierzu
finden Sie im Abschnitt “Einstellen dieses Geräts”. Für beide Verstärker wird dieselbe Einstellung verwendet.
SYNC OUT
SYNC IN
SYNC OUT
SYNC IN
Der MODE
SELECT-Schalter
muss sich in der
Position SYNC
INV befinden.
Anschlusskabel mit RCA-Stiftsteckern
(im Handel erhältlich).
Anschluss eines Lautsprecherkabels
(im Handel erhältlich).
Der MODE SELECT-Schalter muss sich
in der Position MASTER befinden.
Mit Auto-Stereoanlage
verbinden.
Bezüglich Einzelheiten siehe
Abschnitt “Anschlussschema”.
2 Ω bis 16 Ω
Der MODE SELECT-Schalter muss
sich in der Position SYNC befinden.
Der MODE SELECT-Schalter muss sich
in der Position MASTER befinden.
Mit Auto-Stereoanlage
verbinden.
Bezüglich Einzelheiten siehe
Abschnitt “Anschlussschema”.
Anschlusskabel mit RCA-Stiftsteckern
(im Handel erhältlich).
1 Ω bis 8 Ω
1 Ω bis 8 Ω
