Raccordement de l’appareil

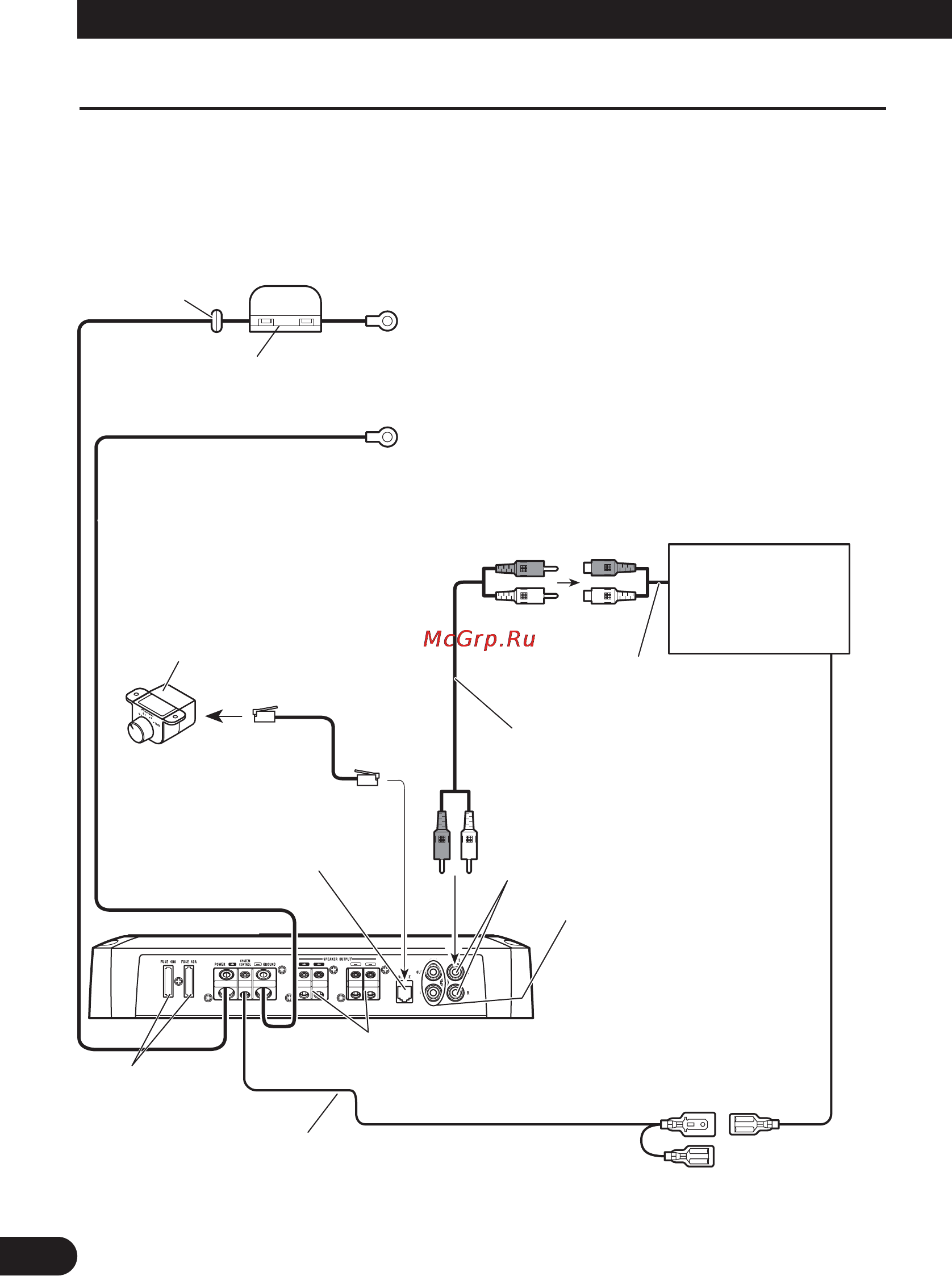

Schéma de raccordement
•
Ce schéma montre les connexions en utilisant une sortie extérieure. Faites glisser le sélecteur d’entrée sur la gauche (RCA).
•
Dans le cas de la connexion de la sortie extérieure d’un autoradio stéréo à une entrée Cinch (RCA), utilisez la prise utilisée
pour une sortie à gamme étendue, car le canal LPF de l’amplificateur ne peut pas être mis hors service. Si cette prise ne peut
pas être utilisée, connectez la prise de sortie du haut-parleur d’extrêmes graves à l’entrée Cinch (RCA).
•
Si vous réalisez une connexion avec une sortie de haut-parleur extérieur, les connexions diffèrent de ce schéma. Pour les
détails, reportez-vous à la section “Utilisation de l’entrée de haut-parleur”. Dans chaque cas, vous devez régler le sélecteur
d’entrée correctement. Pour les détails, reportez-vous à la section “Réglage de l’appareil”.
6 m
Fusible (40 A) × 2
Passe-câble
caoutchouté
Câble rouge de liaison à la batterie [RD-228] (vendu séparément)
Après avoir effectué tous les autres raccordements de
l’amplificateur, reliez ce câble à la borne positive (+) de la
batterie.
Câble de masse (noir) [RD-228] (vendu séparément)
Reliez ce câble à la carrosserie du véhicule.
Prises Cinch
(RCA) de sortie de
l’autoradio
Sortie extérieure
Câble de liaison munis
de prises Cinch (RCA)
(vendus séparément).
Prises d’entrée Cinch (RCA)
Câble de commande à distance d’alimentation (vendu séparément)
Reliez la fiche mâle de ce câble à la borne de commande à distance de
l’autoradio (SYSTEM REMOTE CONTROL). La fiche femelle doit être reliée à la prise de
commande de l’antenne motorisée. Si l’autoradio ne possède par de prise pour commande à distance
de la mise sous tension, reliez la fiche mâle à une borne d’alimentation en passant par le contacteur
d’allumage.
Bornier de sortie pour haut-parleur
Reportez-vous à la section “Connexion des câbles des haut-parleurs”.
Prise pour la télécommande
d’accentuation des graves
Reliez cette prise et le boîtier
de télécommande
d’accentuation des graves
au moyen d’un câble de
télécommande.
Télécommande
d’accentuation des graves
Prise SYNC OUT/ SYNC IN
Pour connaître la manière de
raccorder la prise SYNC
OUTPUT / SYNC INPUT,
reportez-vous à la section
“Connexion des câbles des
haut-parleurs”.
Fusible (40 A) × 2
