Pioneer PRS-D1200M [45/114] Deutsch
![Pioneer PRS-D1200M [45/114] Deutsch](/views2/1002066/page45/bg2d.png)
ENGLISH
ESPAÑOL
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
êìëëäàâ
12

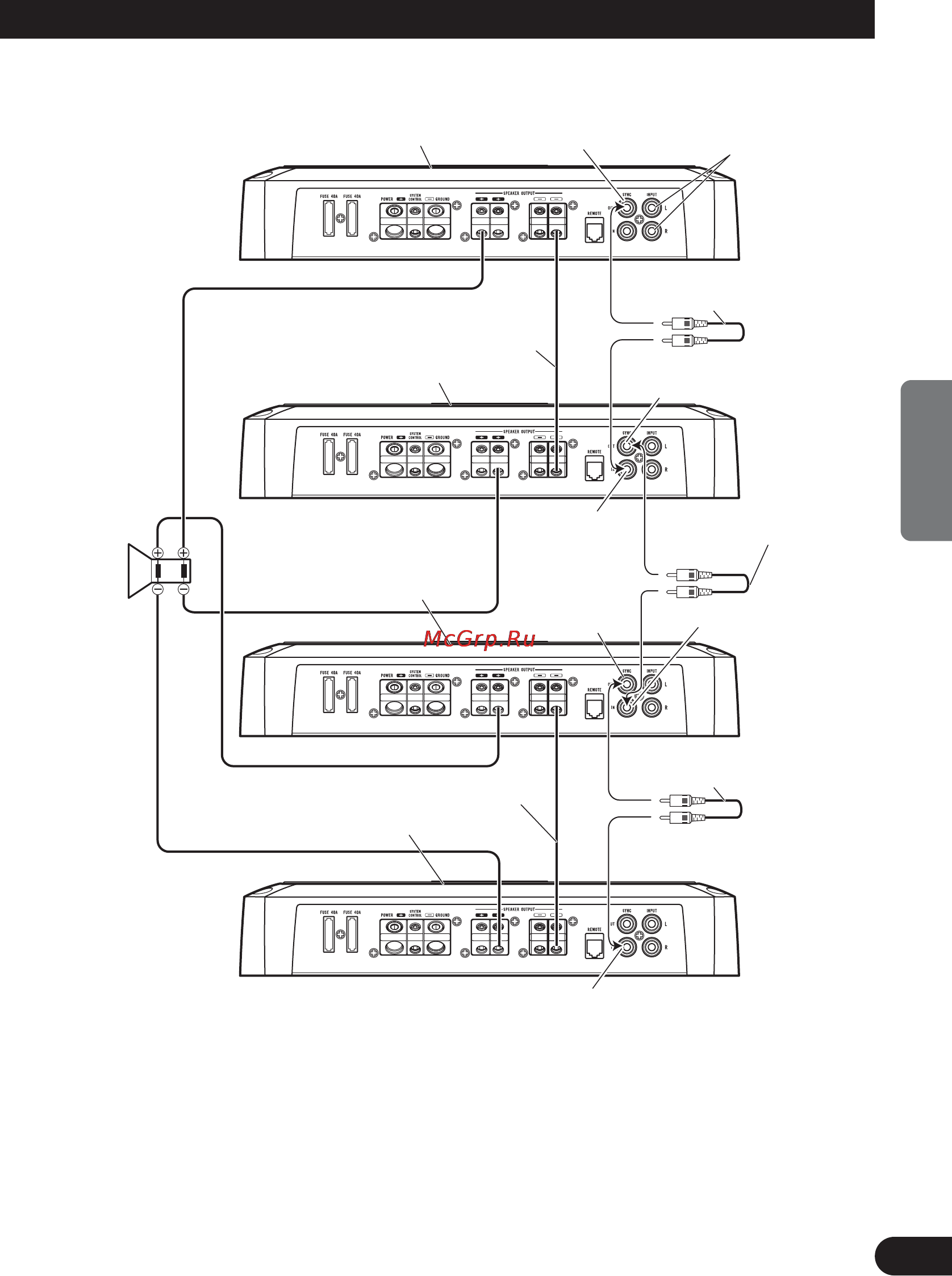

Vier Verstärker (Ex. Brücke)
SYNC OUT
SYNC IN
SYNC OUT
SYNC IN
•Verwenden Sie nur Lautsprecher mit einer Impedanz zwischen 2 Ω und 16 Ω. Im Falle eines Anschlusses
mehrerer Lautsprecher mit einer Brücke vergewissern Sie sich außerdem, dass die synthetische Impedanz
mindestens 2 Ω beträgt.
•Die Einstellung des POWER MODE-Schalters hängt von der Lautsprecherimpedanz ab. Für eine Impedanz
zwischen 2 Ω und weniger als 4 Ω stellen Sie den POWER MODE-Schalter auf HI-CURRENT, für eine
Impedanz zwischen 4 Ω und 16 Ω stellen Sie ihn auf NORMAL. Dieselbe Einstellung wird für vier
Verstärker verwendet.
• Zum Schalten auf den Modus SYNC INV muss das Siegel über dem MODE SELECT Schalter abgezogen
werden, um Zugang zum SYNC INV-Schalter zu erhalten. Ziehen Sie das Siegel ab, nachdem Sie sich
vergewissert haben, dass die Anschlüsse stimmen.
SYNC OUT
SYNC IN
Der MODE SELECT-Schalter muss sich
in der Position MASTER befinden.
Anschlusskabel mit RCA-Stiftsteckern
(im Handel erhältlich).
Der MODE SELECT-Schalter muss sich in
der Position SYNC INV befinden.
Mit Auto-Stereoanlage verbinden.
Bezüglich Einzelheiten siehe
Abschnitt “Anschlussschema”.
Der MODE SELECT-Schalter muss sich
in der Position SYNC INV befinden.
Der MODE SELECT-Schalter muss sich in der
Position SYNC INV befinden.
Anschlusskabel mit RCA-Stiftsteckern
(im Handel erhältlich).
Anschlusskabel mit RCA-Stiftsteckern
(im Handel erhältlich).
Anschluss eines Lautsprecherkabels
(im Handel erhältlich).
Anschluss eines Lautsprecherkabels (im Handel erhältlich).
2 Ω bis
16 Ω
