Conexión de la unidad

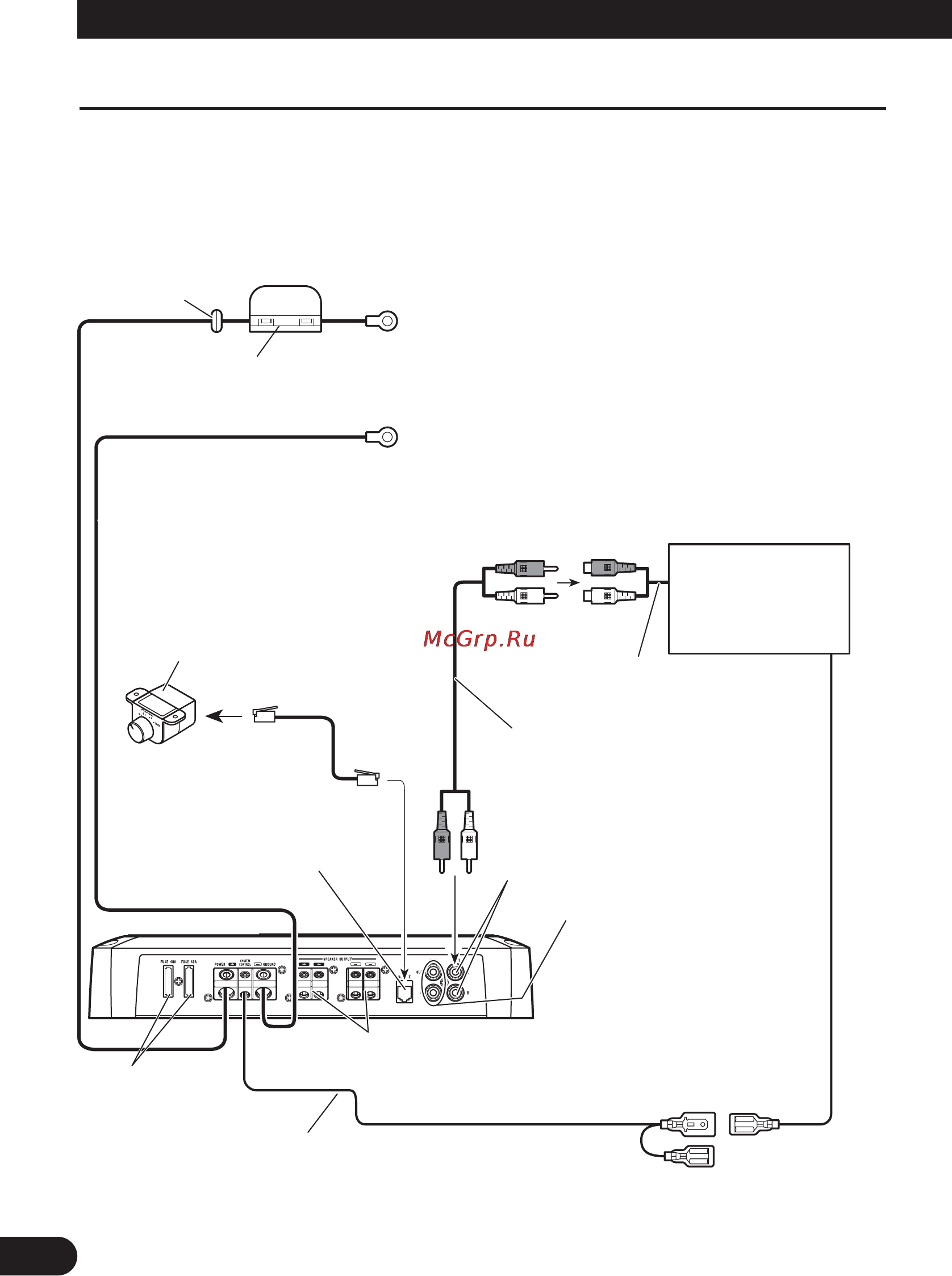

Diagrama de conexión
•
Este diagrama muestra las conexiones utilizando la salida exterior. Deslice el interruptor de entrada hacia la izquierda (RCA).
•
En el caso de conectar la salida externa de un equipo estéreo de automóvil a una entrada RCA, utilice la tomada para la salida
de gama completa. La razón para esto es que no se puede desactivar el LPF del amplificador. Si no se puede utilizar esta toma,
conecte la tomada de salida el altavoz de subgraves a la entrada RCA.
•
Cuando conecte con la salida de altavoz, las conexiones difieren de las indicadas en el diagrama. Para los detalles, consulte la
sección “Uso de la entrada de altavoz”. En cualquier caso, se requiere ajustar el interruptor de entrada. Para los detalles,
consulte la sección “Ajuste de esta unidad”.
6 m
Estéreo de
automóvil con
tomas con conector
de salida RCA
Salida externa
Conexión de cable con los
enchufes de conector RCA
(en venta por separado).
Tomas de conector de
entrada RCA
Cable del control remoto del sistema (en venta por separado)
Conecte el terminal macho de este hilo al terminal de control remoto de
sistema del equipo estéreo para automóvil (SYSTEM REMOTE CONTROL). El terminal hembra
puede ser conectado al terminal de control del relé de antena. Si el estéreo de automóvil no tiene un
terminal de control remoto del sistema, conecte el terminal macho al terminal de alimentación a
través del interruptor de encendido.
Terminal de salida de altavoz
Vea la sección “Conexión de los cables de
altavoces” para las instrucciones de conexión
del altavoz.
Toma para el control remoto
de refuerzo de graves
Conecte esta toma y el
control remoto de refuerzo
de graves con el hilo de
control remoto de refuerzo
de graves.
Control remoto de
refuerzo de graves
Ojal
Cable de batería rojo especial
[RD-228](en venta por separado)
Después de realizar todas las conexiones al amplificador, conecte
el terminal del conductor de batería del amplificador al terminal
positivo (+) de la batería.
Cable de puesta a tierra (negro)
[RD-228](en venta por separado)
Conecte a una carrocería metálica o chasis.
Fusible (40 A) × 2
Toma SYNC OUT/SYNC IN
Consulte la sección “Conexión de
los cables de altavoces” para las
instrucciones de conexión de la
toma SYNC OUTPUT / SYNC
INPUT.
Fusible (40 A) × 2
