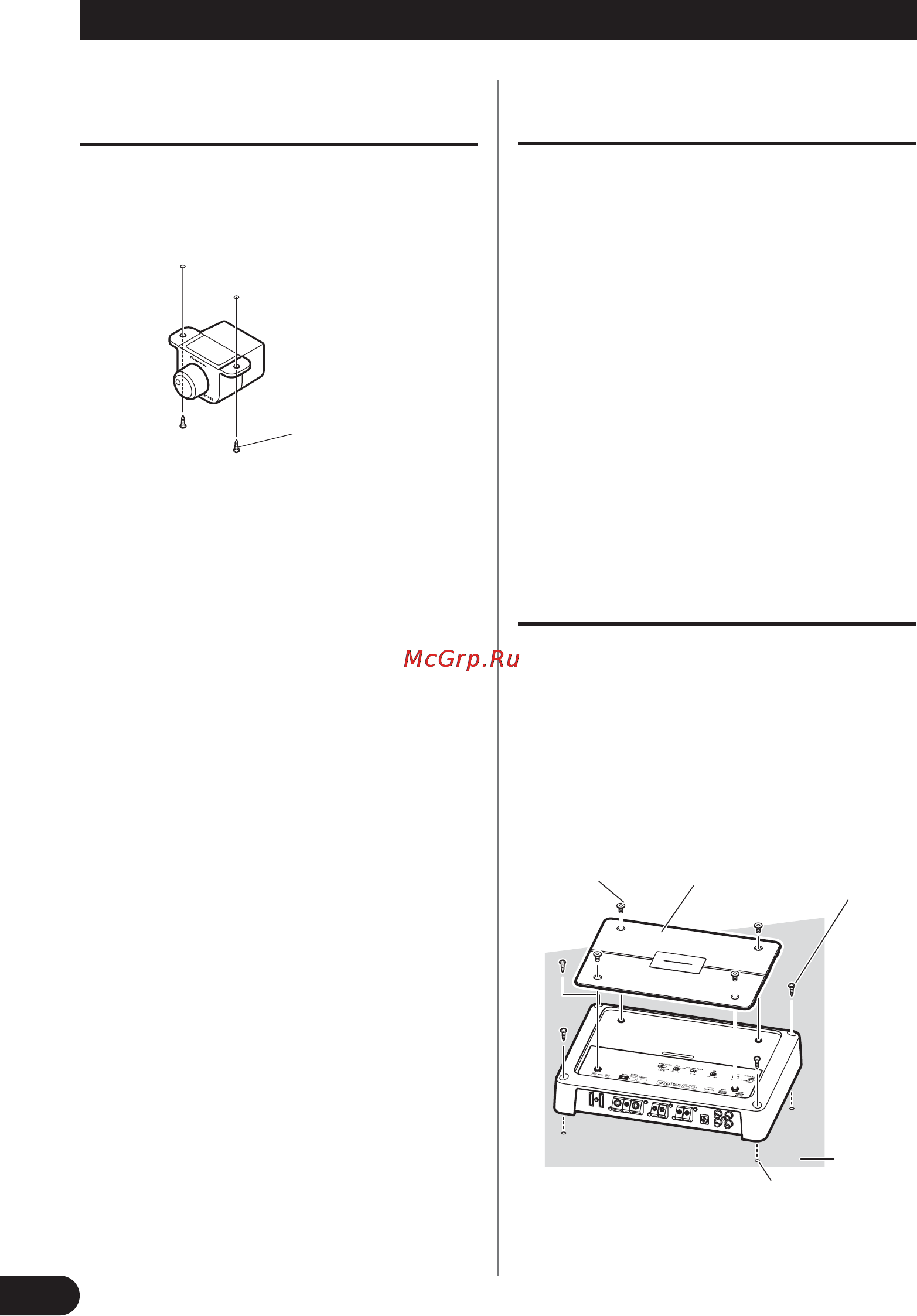

![Pioneer PRS-D1200M [80/114] Installazione](/views2/1002066/page80/bg50.png)
15
Installazione
Fissaggio del telecomando di
potenziamento dei bassi
Deve essere fissato con viti autofilettanti (3 mm ×
10 mm) in un punto del veicolo facilmente accessi-
bile, ad esempio sotto il cruscotto.
Esempio dell’installazione sul
pavimento oppure sullo chassis
1. Posizionare l’amplificatore dove deve
essere installato. Inserire le viti
autofilettanti fornite (4 mm × 30 mm)
nei fori delle viti. Spingere le viti con
un cacciavite per fare dei segni dove i
fori dell’installazione devono essere
fatti.
2. Eseguire dei fori del diametro di
2,5 mm al punto marcato ed
installare l’amplificatore, sia su
tappeto, sia direttamente sullo
chassis.
Riapplicazione del coperchio
superiore
1. Allineare il coperchio superiore
all’unità e inserire le viti.
• Il coperchio può essere installato nella
direzione desiderata per adattarsi
all’amplificatore.
2. Serrare bene le viti con la chiave
esagonale da 4 mm.
Vite autofilettante
(3 mm × 10 mm)
Eseguire dei fori del
diametro di 2,5 mm
Viti autofilettanti
(4 mm × 30 mm)
Pavimento
oppure
chassis
Vite
Coperchio
superiore
