3

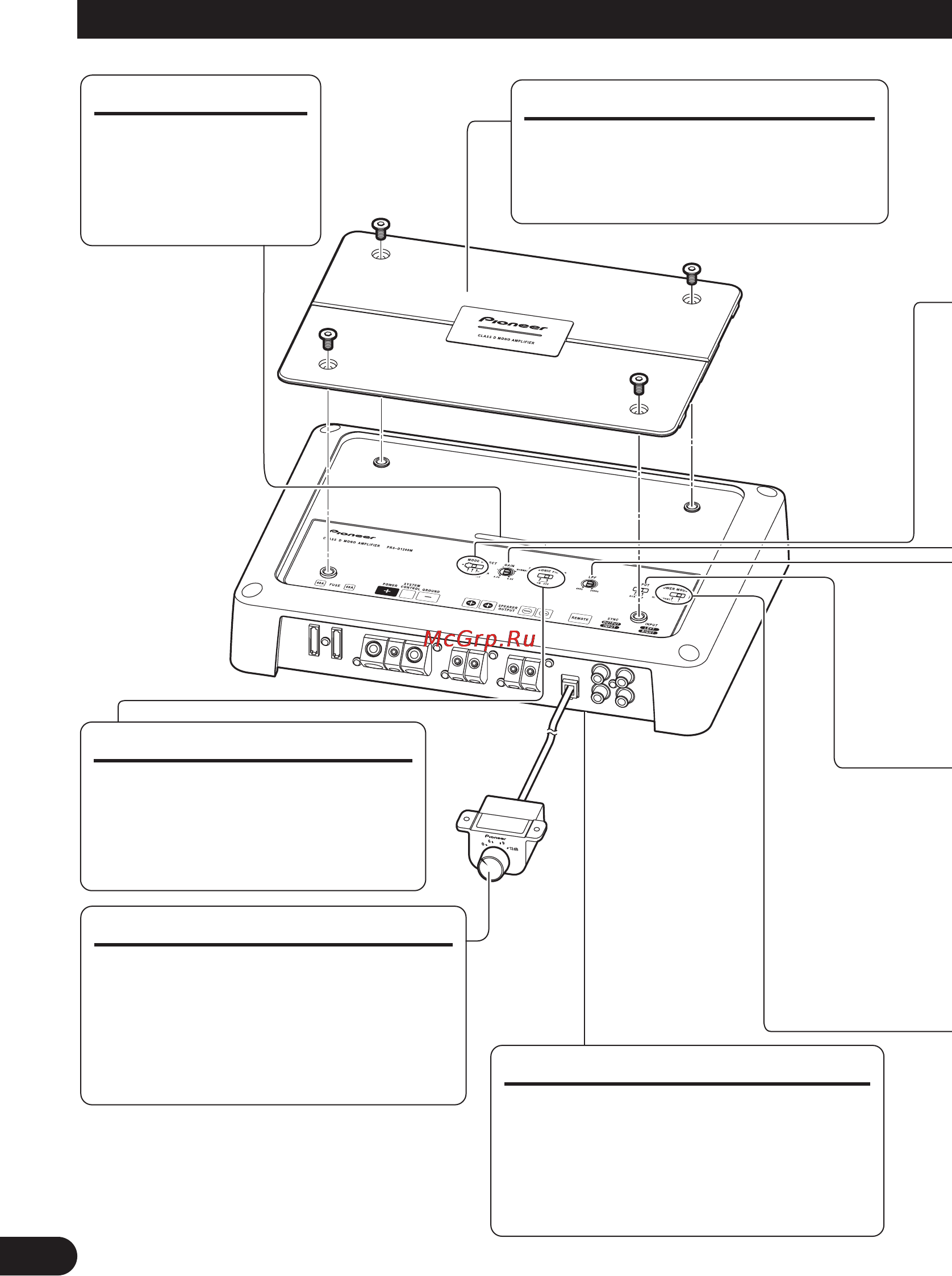

Einstellen dieses Geräts
• Um den Schalter einzustellen, verwenden Sie, falls erforderlich, einen Schraubendreher.
Stromanzeige
Die Stromanzeige
leuchtet auf, wenn die
Stromversorgung
eingeschaltet wird.
Interferenzschutzschalter (BFC)
Der BFC-Schalter befindet sich an der
Unterseite des Geräts. Falls Sie bei MW/LW-
Empfang mit Ihrer Auto-Stereoanlage
Hintergrundgeräusche vernehmen, stellen Sie
den BFC-Schalter mithilfe eines kleinen
Schraubendrehers ein.
Obere Abdeckung
Vor der Installation lösen Sie die
Schrauben mit einem 4-mm-
Sechskantschlüssel, und nehmen Sie
die obere Abdeckung ab.
Bassverstärkungsregler
Als Bassverstärkungspegel können Sie
entweder 0, 6, 9 oder 12 dB wählen.
Anweisungen zum Anschluss der
Bassverstärkungs-Fernbedienung an den
Verstärker finden Sie im Abschnitt
“Anschlussschema”.
Subsonic-Wahlschalter
Der Subsonic-Filter beschneidet
nicht hörbare Frequenzen unter 20
Hz, um ungewünschte Vibrationen
zu eliminieren und Leistungsverluste
zu minimieren.
